HDMI – это сокращенное название
High-Definition Multimedia Interface.
Это интерфейс, который передает
видеосигналы и аудиосигналы в
цифровом формате.
Характеристики HDMI
• Цифровой аудиосигнал,
передаваемый HDMI, может
подаваться на выход от
громкоговорителей и гнезд PRE OUT
на данном ресивере. Данный сигнал
поддерживает функции Dolby Digital,
DTS и линейную PCM.
• Данный ресивер с помощью гнезда
HDMI позволяет принимать до 8
каналов с линейной импульсно-
кодовой модуляцией (частота
дискретизации менее 192 кГц) с
цифровыми аудиосигналами.
• Аналоговые видеосигналы, поданные
на вход к гнезду VIDEO, гнезду
S VIDEO или гнездам COMPONENT
VIDEO, могут подаваться на выход в
качестве сигналов HDMI. При
преобразовании изображения
аудиосигналы не будут подаваться на
выход от гнезда HDMI OUT.

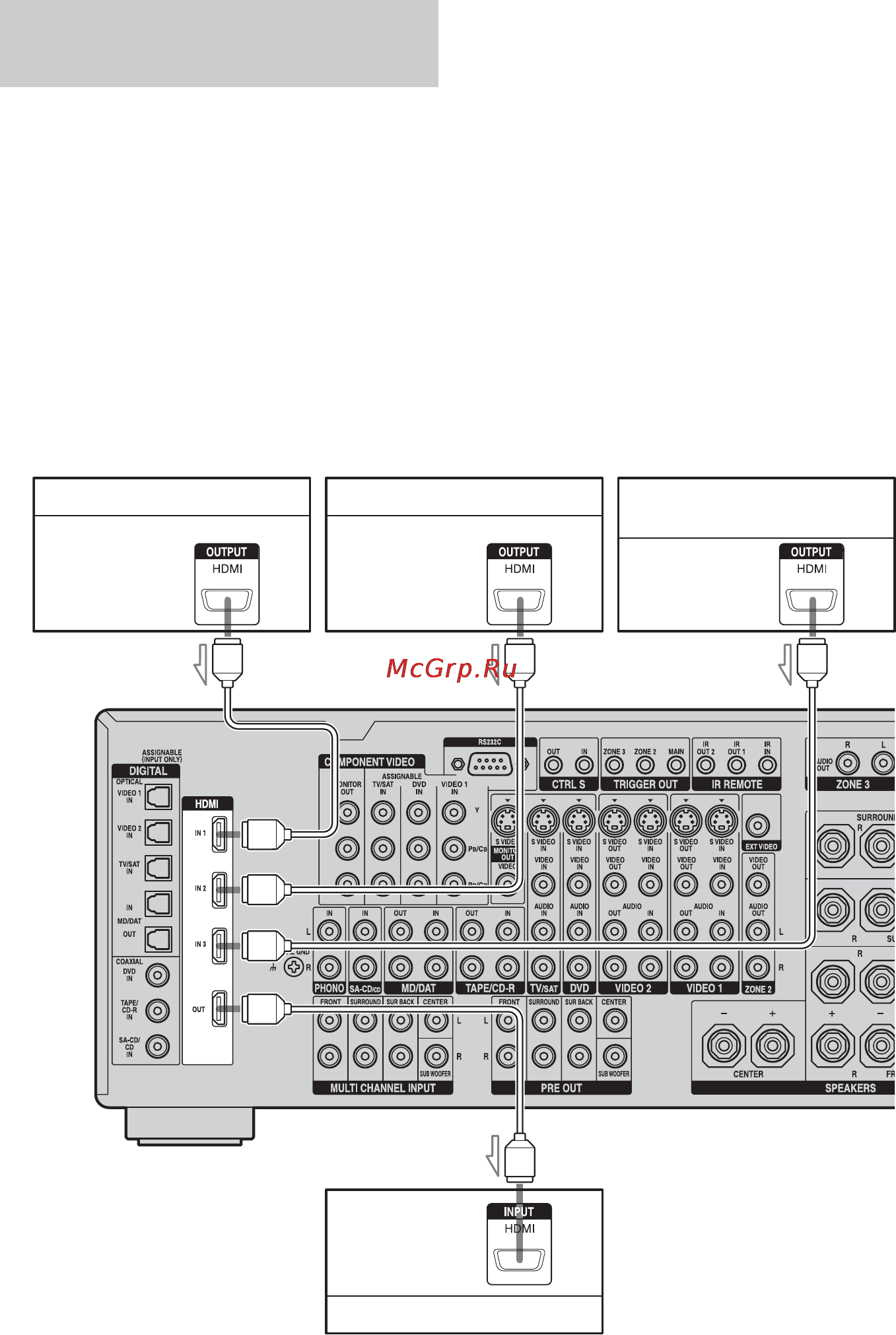

Подсоединение компонентов
с гнездами HDMI
DVD-проигрыватель Спутниковый тюнер
Blu-ray проигрыватель,
Устройство записи на
жесткий диск
AAA
A Кабель HDMI (не прилагается)
Мы рекомендуем Вам использовать кабель HDMI Sony.
Аудио/видео
сигналы
Аудио/видео
сигналы
Аудио/видео
сигналы
Телевизионный монитор,
проектор и т.п.
Аудио/видео
сигналы
