Sony STR-DA5200ES [6/151] Описание и расположение частей
![Sony STR-DA5200ES [6/151] Описание и расположение частей](/views2/1090469/page6/bg6.png)
6
RU
Описание и расположение частей
Для того, чтобы снять крышку
Нажмите PUSH.
Снятую крышку держите в недоступном
для детей месте.
Подготовка к эксплуатации

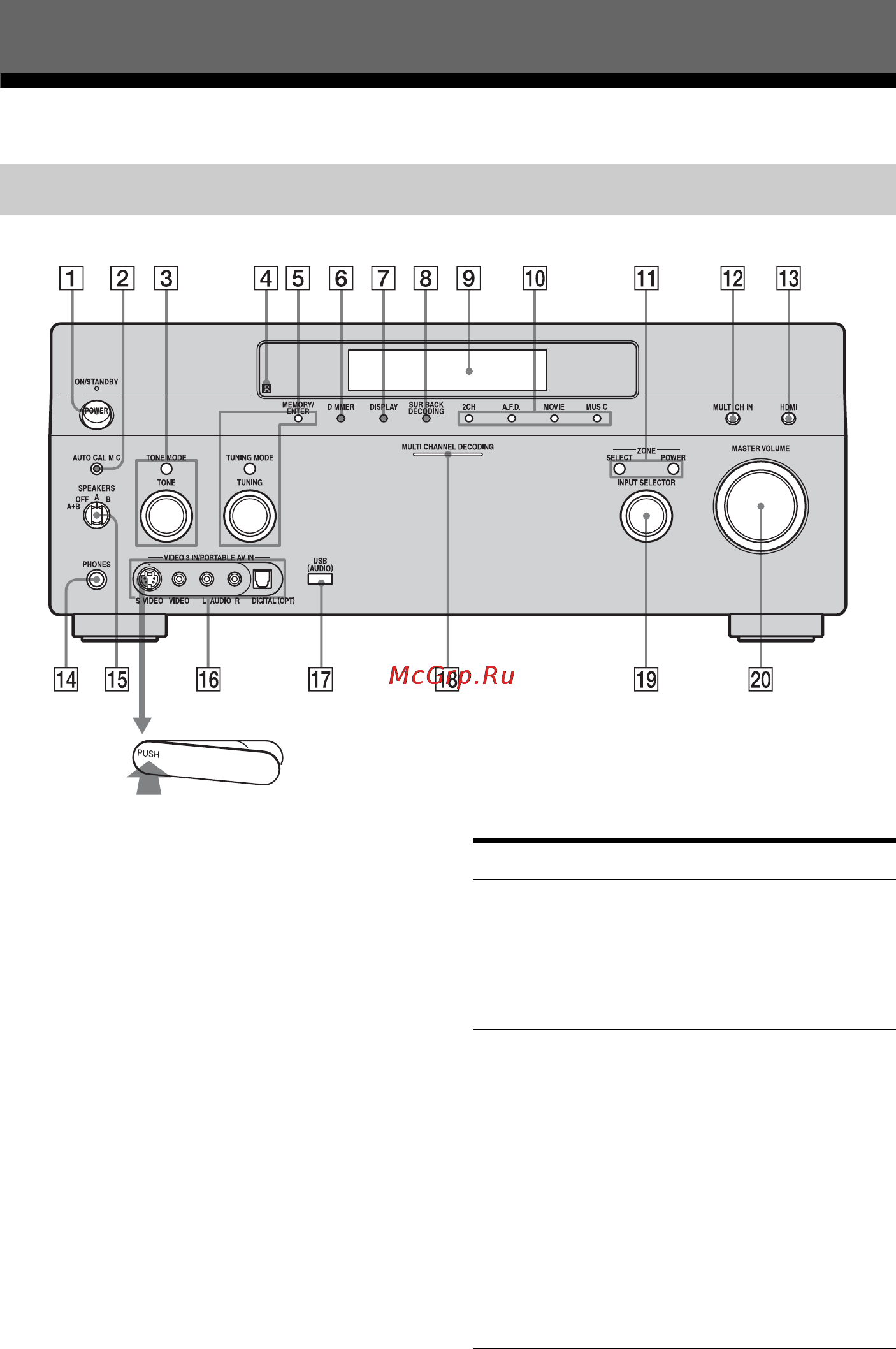

Передняя панель
Название Функция
A POWER Нажмите для
включения или
выключения
ресивера (стр. 40, 56,
57, 58, 59).
B Гнездо AUTO
CAL MIC
Для подключения
прилагаемого
микрофона-
оптимизатора,
используемого для
функции
автоматической
корпорации
параметров Digital
Cinema Auto
Calibration (стр. 47).
