11
HOOK-UP GUIDE
Video Outlet Hook-Up
These outlets have a special filter circuit that is optimized to reduce interference to your video components.
A) Attach a Monster Power
®
identification label to each component’s power cord
before you plug it into the appropriate color-coded PowerCenter outlet.
B) Plug each component’s power cord (TV/Monitor, VCR) into the PowerCenter’s corresponding outlet.
For components not listed, determine if they are audio, video, digital or ultra-high current audio components,
and use a corresponding outlet for best performance.
IMPORTANT NOTE
It does not harm analog audio, digital, or high current audio components to be connected to the video outlets.
However, for best performance, we recommend plugging in only video components to the video outlets.

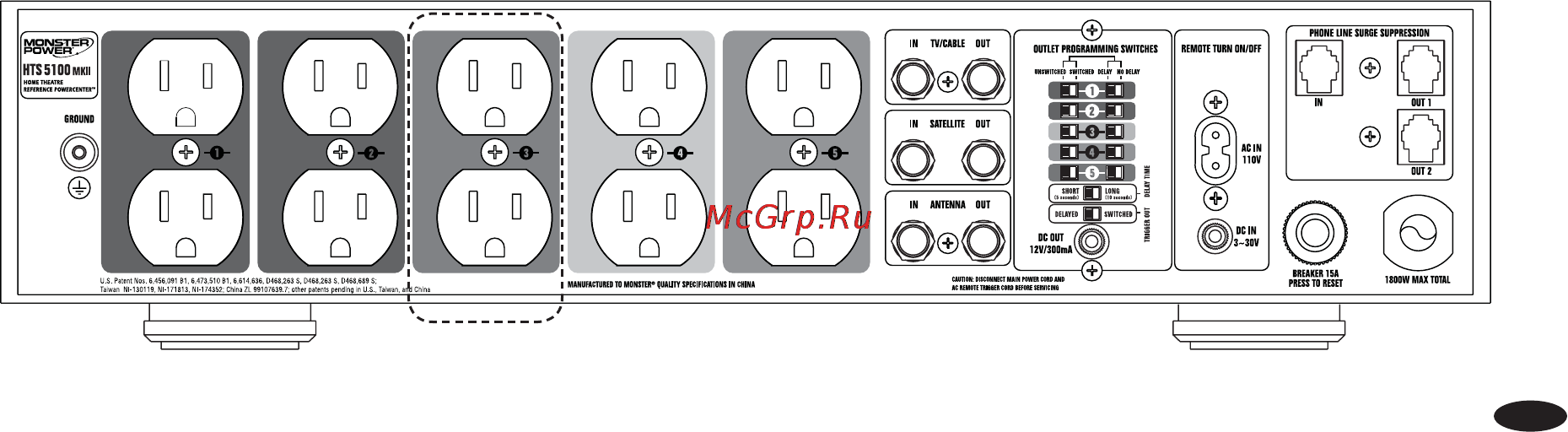

Video Outlets
