13
HOOK-UP GUIDE

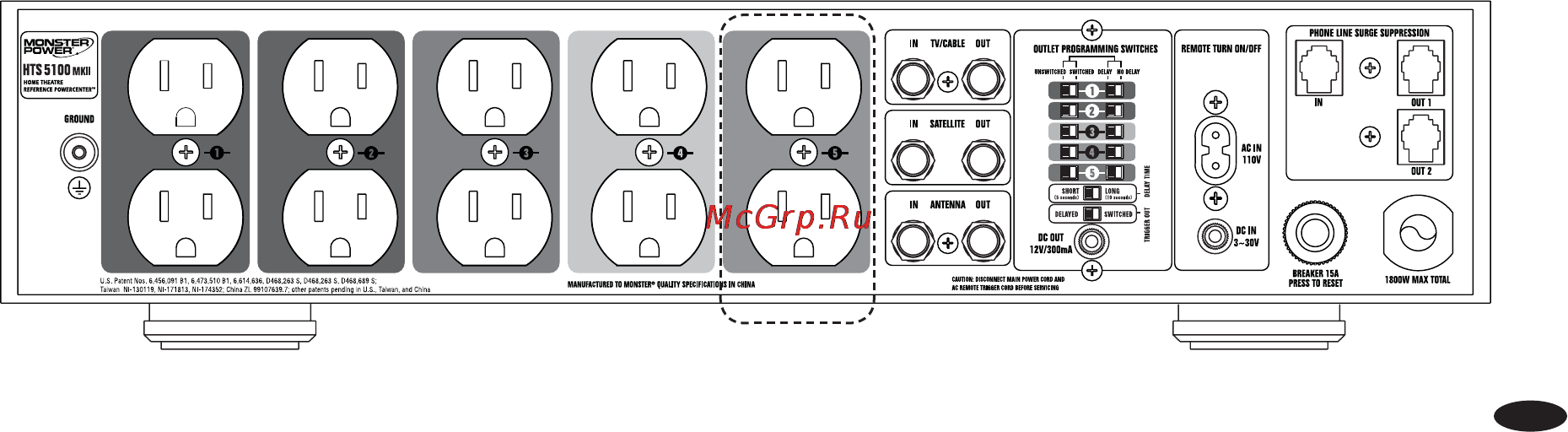

Ultra-High Current Audio Outlet Hook-Up
These outlets are designed to deliver maximum current to power hungry components like amplifiers and pre-amplifiers.
A) Attach a Monster Power
®
identification label to each component’s power cord
before you plug it into the appropriate color-coded PowerCenter outlet.
B) Plug each component’s power cord (Amplifier, etc.) into the PowerCenter’s corresponding outlet.
For components not listed, determine if they are audio, video, digital, or ultra-high current audio,
and use a corresponding outlet for best performance.
IMPORTANT NOTE
It does not harm analog audio, video, or digital components to be connected to the ultra-high current
audio outlets. However, for best performance, we recommend plugging in only high-current audio components to the
ultra-high current audio outlets.
High Current Audio Outlets
