Monster MP HTS 5100 DE [19/57] Hook up guide
![Monster MP HTS 5100 DE [19/57] Hook up guide](/views2/1009061/page19/bg13.png)
14
From properly
grounded Antenna
From properly grounded
Satellite Dish
HOOK-UP GUIDE

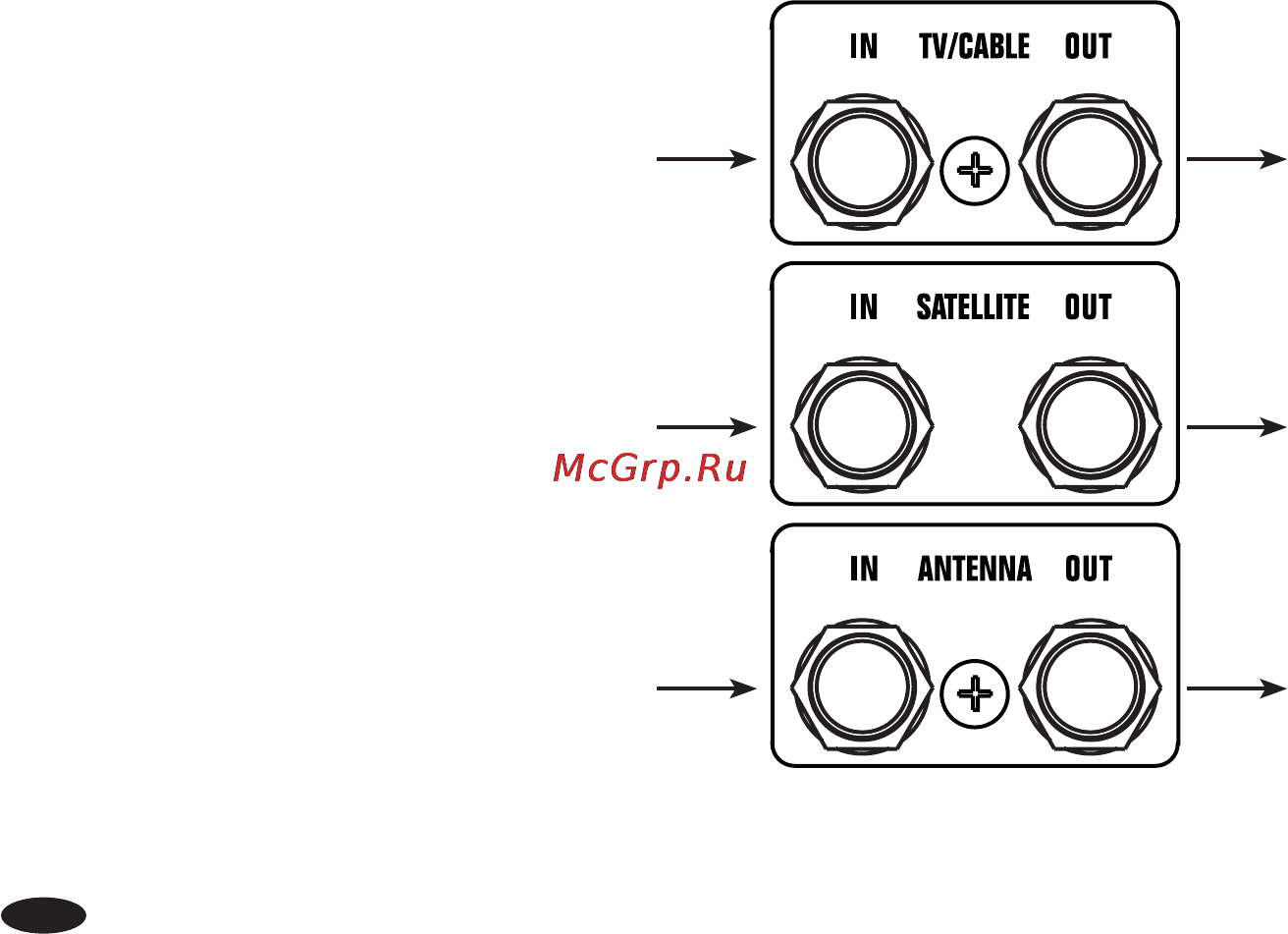

Coaxial Connections Hook-Up
Coaxial Connections provide surge protection against damaging voltage surges and spikes on the incoming coax cable.
Protect TV/Cable, Satellite and Antenna Connections as Follows:
From properly grounded
TV /Cable Line
To TV/Cable Box
To Television
To Satellite Receiver
