42
GUIDE DE BRANCHEMENT
Branchement des connexions coaxiales
Les connexions coaxiales procurent une protection contre les surtensions et les brusques variations destructrices en
provenance du câble coaxial d’entrée.

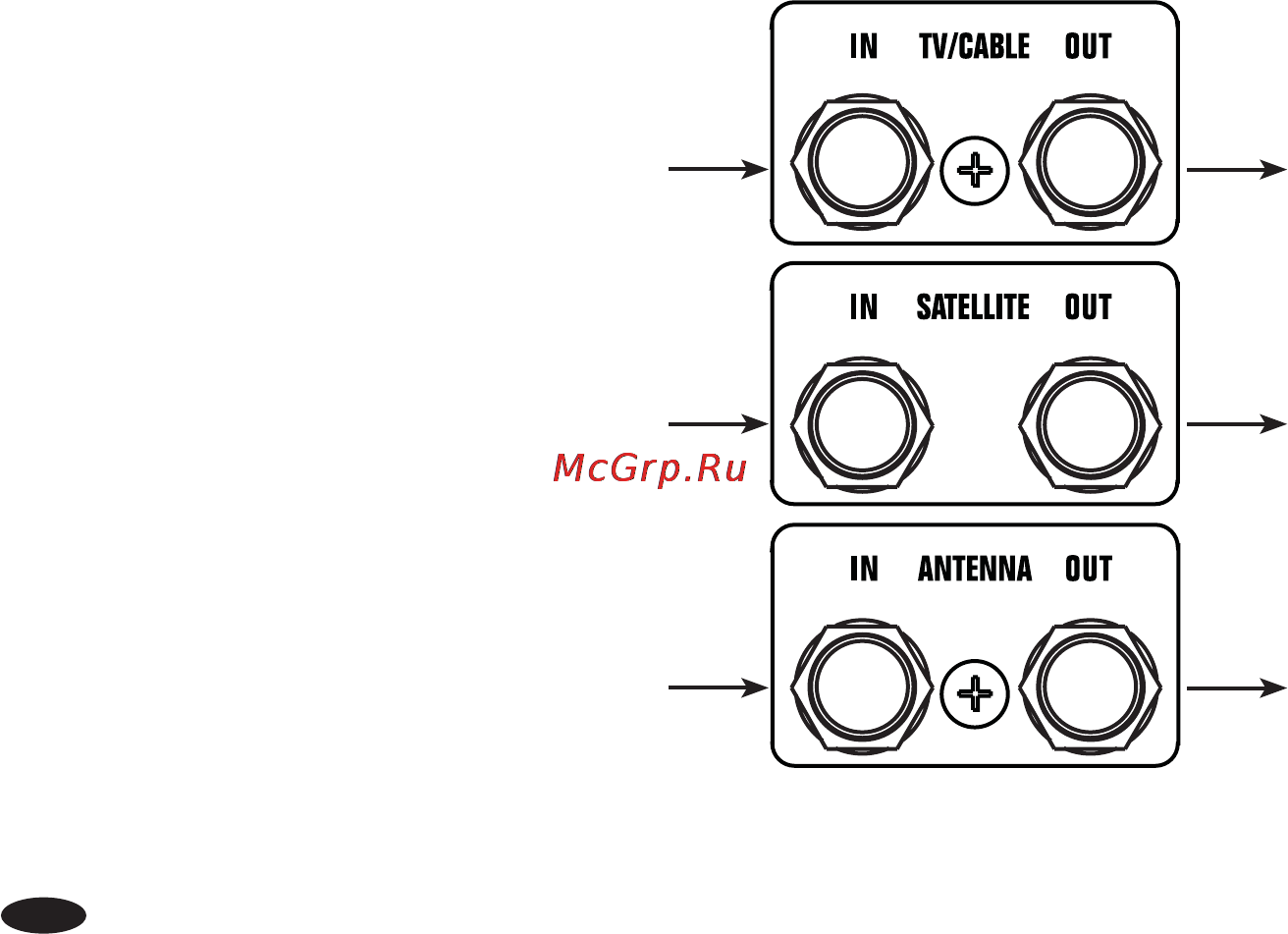

Protègent les connexions TV/câble, satellite et antenne comme suit :
À partir d’une antenne correctement
mise à la terre
À partir d’une antenne parabolique
correctement mise à la terre
À partir d’une ligne télévision/câble
correctement mise à la terre
Vers un boîtier TV/Câble
Vers un téléviseur
Vers le récepteur de
l’antenne parabolique
