12
HOOK-UP GUIDE

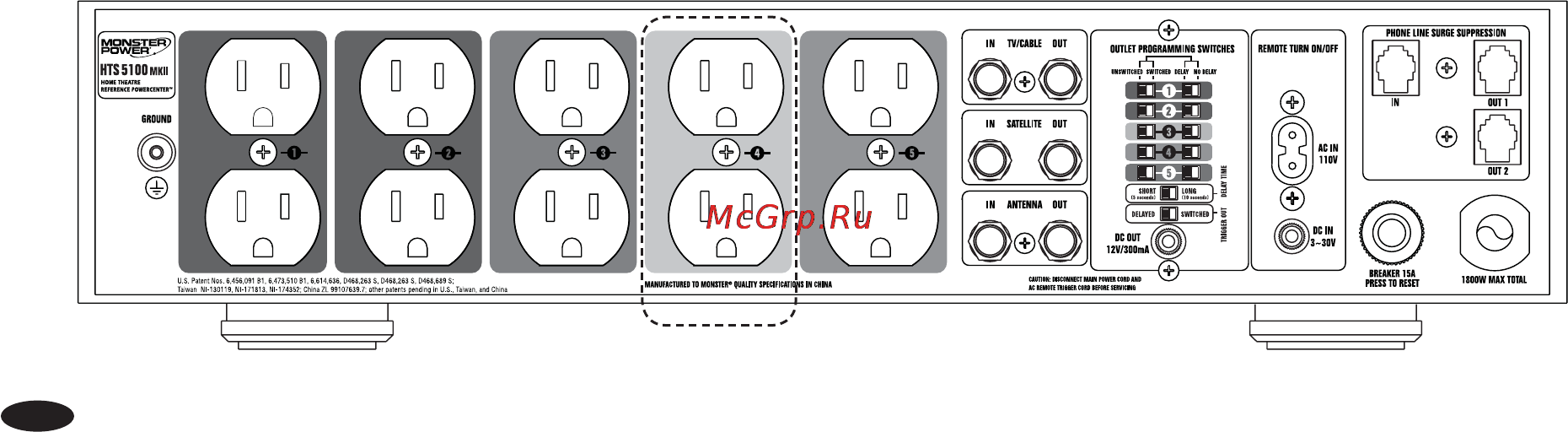

Analog Audio Outlet Hook-Up
These outlets have a special filter circuit that is optimized to reduce interference to your audio components.
A) Attach a Monster Power
®
identification label to each component’s power cord
before you plug it into the appropriate color-coded PowerCenter outlet.
B) Plug each component’s power cord (Receiver, Processor, etc.) into the PowerCenter’s corresponding outlet.
For components not listed, determine if they are audio, video, digital, or ultra-high current audio,
and use a corresponding outlet for best performance.
IMPORTANT NOTE
It does not harm video, digital, or high current audio components to be connected to the analog audio outlets.
However, for best performance, we recommend plugging in only analog audio components to the analog audio outlets.
Audio Analog Outlets
