[Подготовка к эксплуатации]
15
Внешний вид ККТ

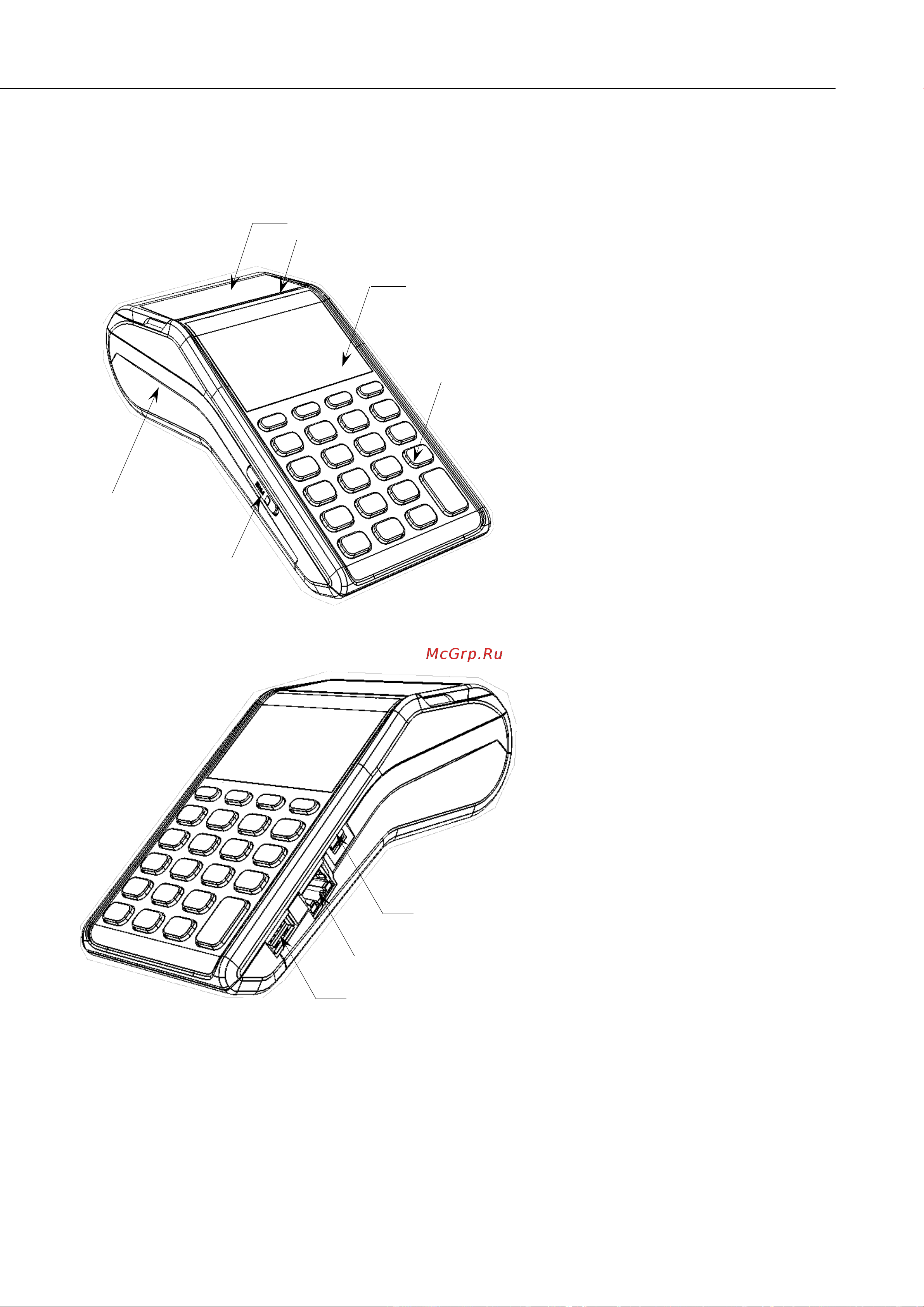

Рисунок 1. Вид спереди/слева
1. Лоток для чековой ленты.
2. Крышка лотка для чековой ленты.
3. Выход чеков.
4. Дисплей.
5. Клавиатура (рисунок 3).
6. Слот для установки SIM-карты (при
производстве закрывается
прорезиненной заглушкой).
Рисунок 2. Вид спереди/справа
1. Разъем USB микро.
2. Разъем Ethernet.
3. Разъем для подключения внешних
устройств ввода.
1
3
4
5
2
6
2
3
1
