[Приложение 3]
177
В данной ККТ можно выполнить загрузку базы товаров с внешнего носителя памяти USB-флеш.
Подробнее изложено в разделе «Загрузка базы товаров с внешнего носителя памяти USB-флеш» на
странице 129.
Вкладка «Настройки GSM/WiFi»
Посредством утилиты производится настройка беспроводных интерфейсов для обмена с
оператором фискальных данных. Программирование выполняется на вкладке «Настройки
GSM/WiFi». В ячейки таблицы нужно ввести:
При работе по GSM ввести Конфигурационную строку, Имя пользователя и Пароль.
При работе по WiFi ввести режим WiFi (1 – станция), Имя точки доступа, Пароль доступа.

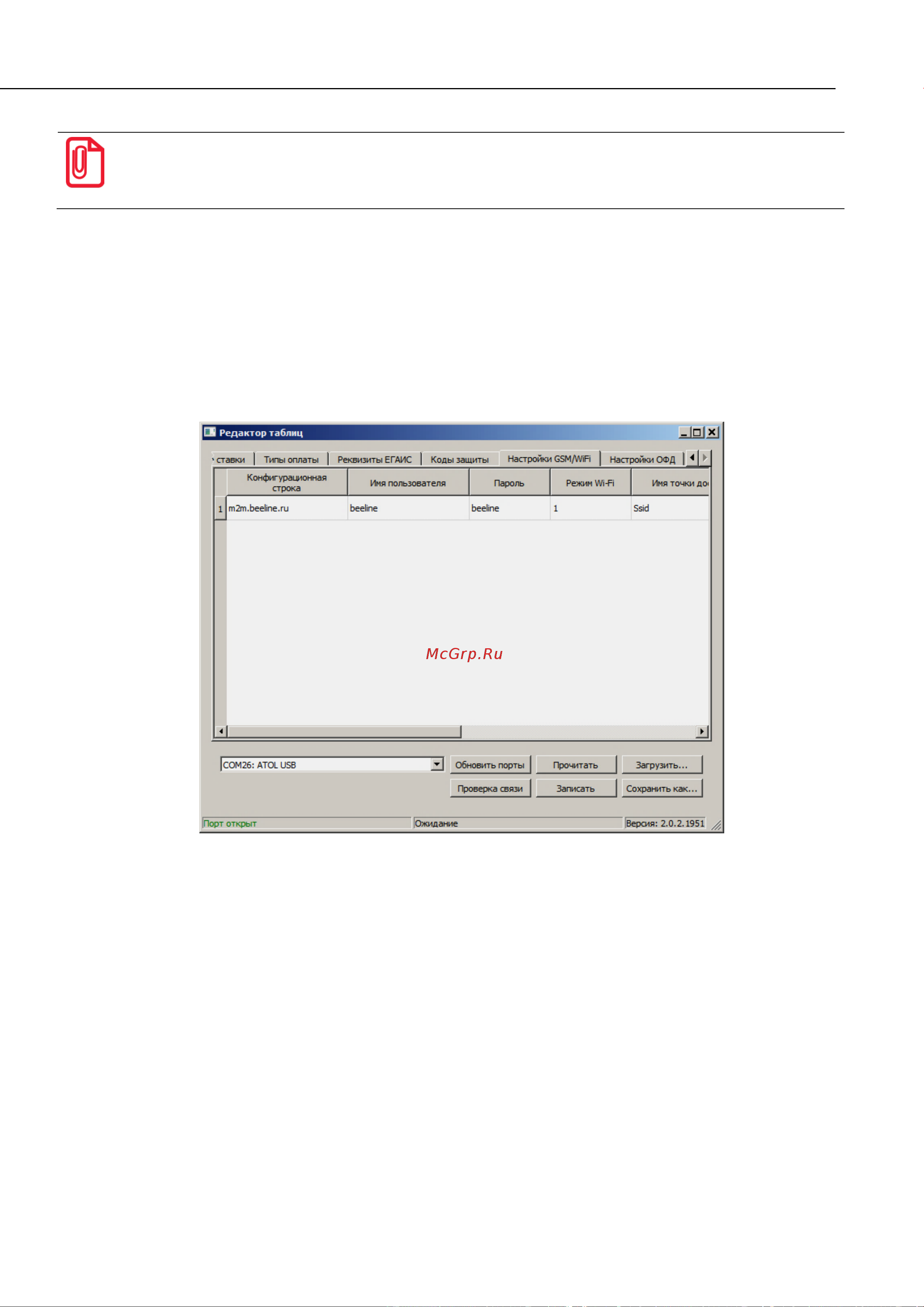

Рисунок 20. Вкладка «Настройки GSM/WiFi» (указаны значения по умолчанию)
