Подключите прилагаемые антенны: рамочную для диапазона АМ и проволочную для
диапазона FM.
Примечания
• Во избежание возникновения помех при приеме необходимо устанавливать рамочную антенну AM
как можно дальше от ресивера и других подключаемых компонентов.
• Обязательно полностью растяните проволочную антенну FM.
• После подключения проволочной антенны FM поддерживайте, насколько это возможно, ее
горизонтальное положение.
2: Подключение антенн
AM
U
OPT IN
TV/SAT
DVDVIDEO
AUDIO IN
DIGITAL
ANTENNA
DVD
RL
VIDEO
IN
SUB
WOOFER
OUT
MONITOR
OUT
OPT IN COAX IN

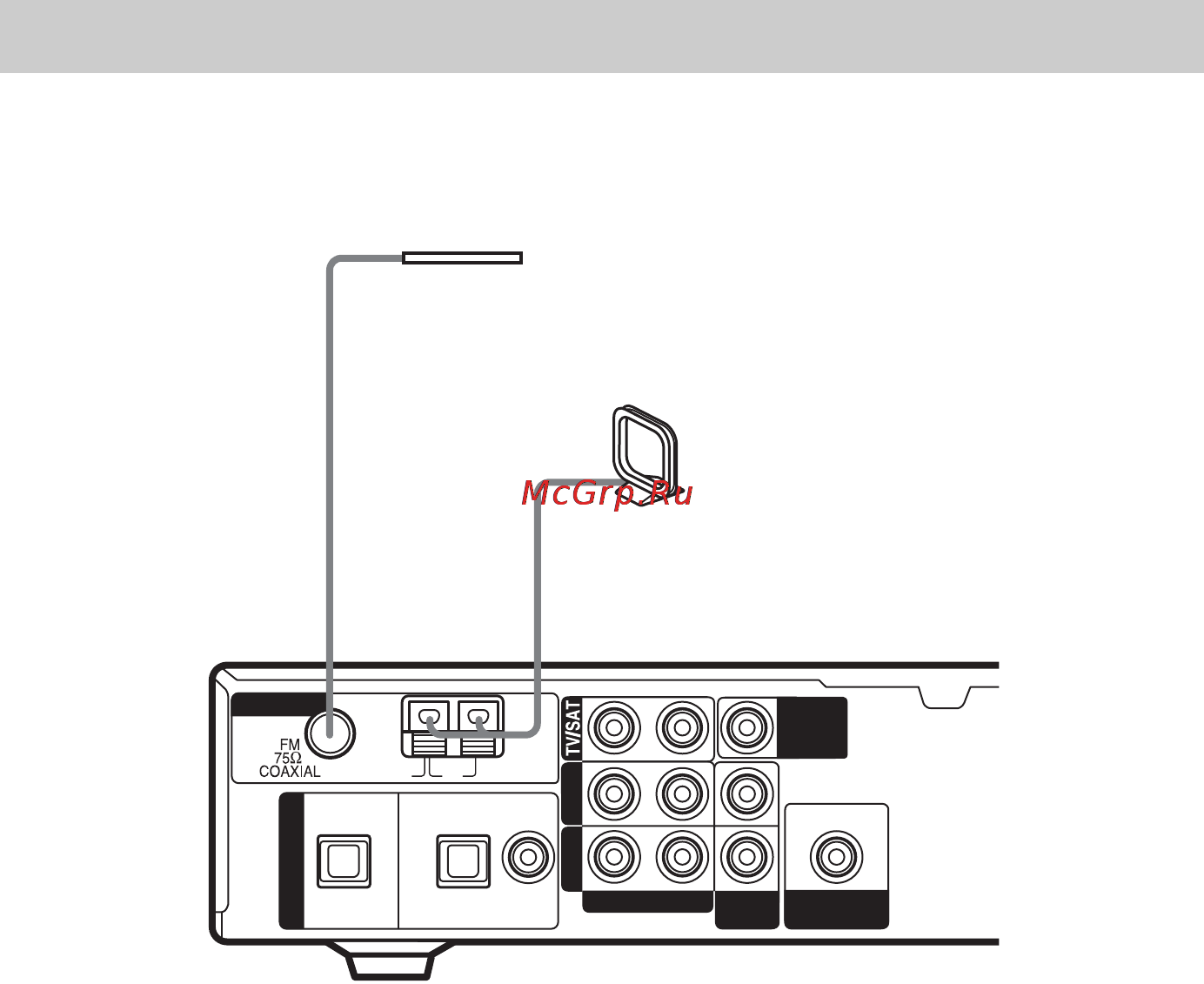

Рамочная антенна АМ
(прилагается)
Проволочная
антенна FM
(прилагается)
