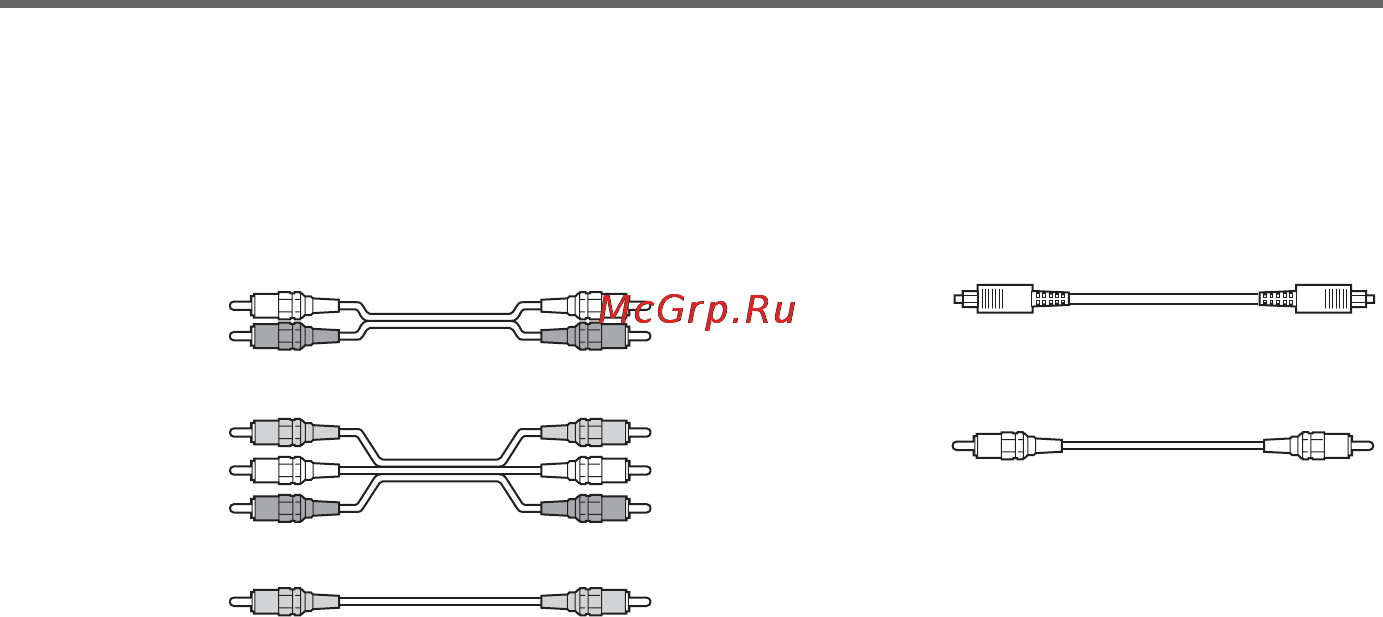

Необходимые кабели
Схемы соединений компонентов, приведенные на последующих страницах,
предусматривают применение нижеуказанных соединительных кабелей (A–E)
(не входит в комплект, если не указано иначе).
A Аудиокабель
Белый (
Л
)
Красный (
П
)
B Аудио/видеокабель
Желтый (видео)
Белый (Л/аудио)
Красный (П/аудио)
C Видеокабель
Желтый
D Оптический цифровой кабель
E Коаксиальный цифровой кабель
(прилагается)
Оранжевый
Примечания
• Перед выполнением каких-либо соединений следует выключить электропитание всех
компонентов.
• Во избежание возникновения шумов и помех соединения следует выполнить надежно.
• При соединении аудио/видеокабелей следует подключать штекеры к гнездам, имеющим
одинаковую цветовую маркировку на компонентах: желтый (видео) к желтому; белый (левый,
аудио) к белому; и красный (правый, аудио) к красному.
• При подключении оптических цифровых кабелей вставляйте разъемы кабелей до щелчка.
• Не следует сгибать или скручивать оптический кабель.
