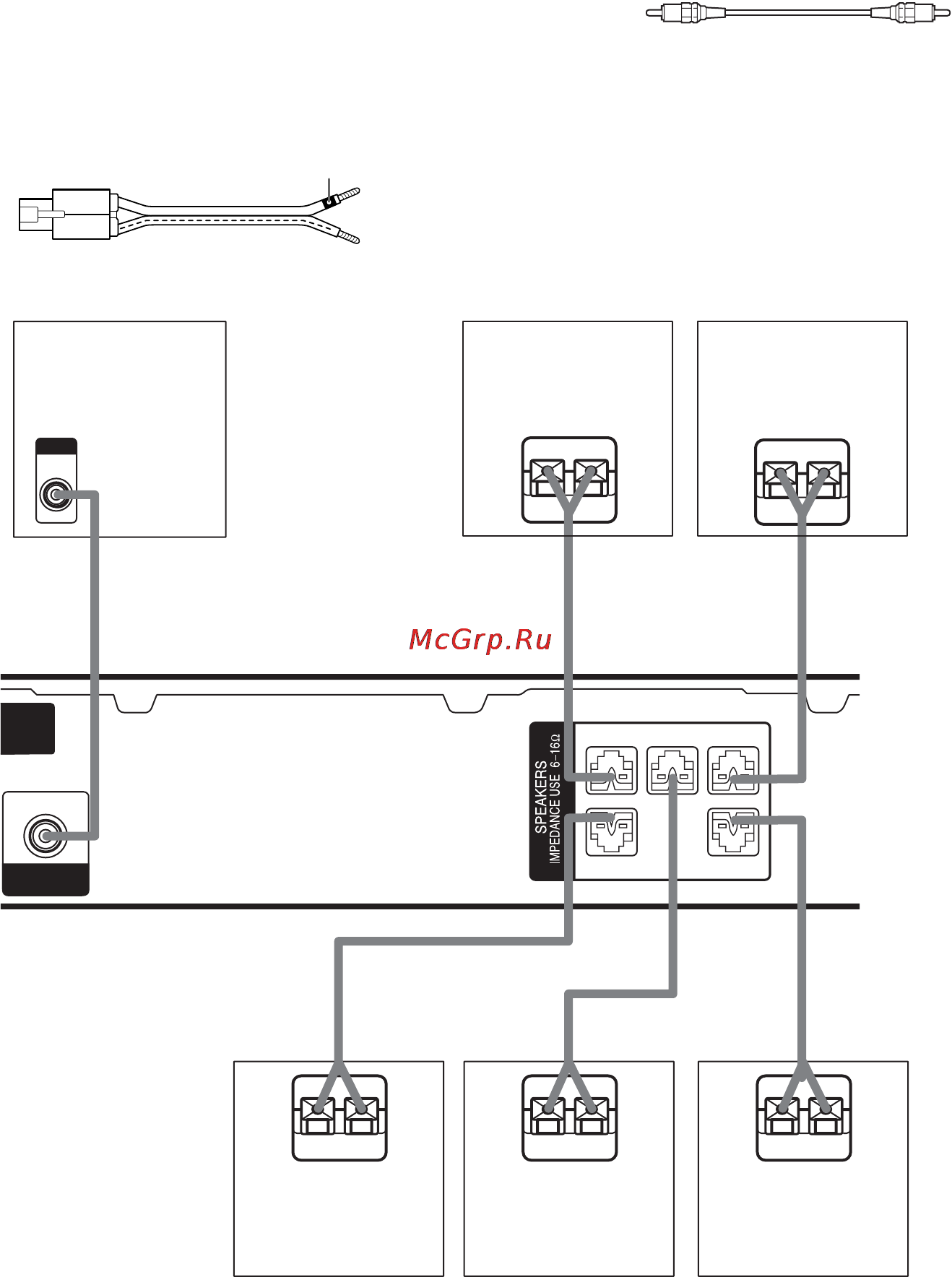

Необходимые кабели
A Кабели громкоговорителей
(прилагается)
Разъем и цветная трубка кабелей
громкоговорителей такие же, как и у
разъемов громкоговорителей, к которым
должно выполняться подключение.
B Монофонический аудиокабель
(прилагается)
Черный
Примечание
Перед подключением громкоговорителей прикрепите на них цветные наклейки, чтобы можно было
определить подключаемые громкоговорители.
+
–
Цветная трубка
FRONT R
– + – +
FRONT L
+ –+ –
SURR R SURR L
– +
CENTER
SUB
WOOFER
OUT
MONITOR
OUT
E
e
A
INPUT
B
E
e
A
E
e
A
Ee
A
Ee
A
Громкоговоритель
объемного звучания
(Правый)
Сабвуфер Фронтальный
громкоговоритель
(Правый)
Громкоговоритель
объемного звучания
(Левый)
Центральный
громкоговоритель
Фронтальный
громкоговоритель
(Левый)
