Sony HT-SF1000 [20/68] Подключение аудиокомпонентов
![Sony HT-SF1000 [20/68] Подключение аудиокомпонентов](/views2/1090803/page20/bg14.png)
20
RU
C:\Documents and
Settings\pc13\Desktop\JC060000_2666746312SF1000_RU\2666746312\RU030CON_HT-SF1000-
CEL.fm
masterpage: Left
HT-SF1000
2-666-746-31 (2)

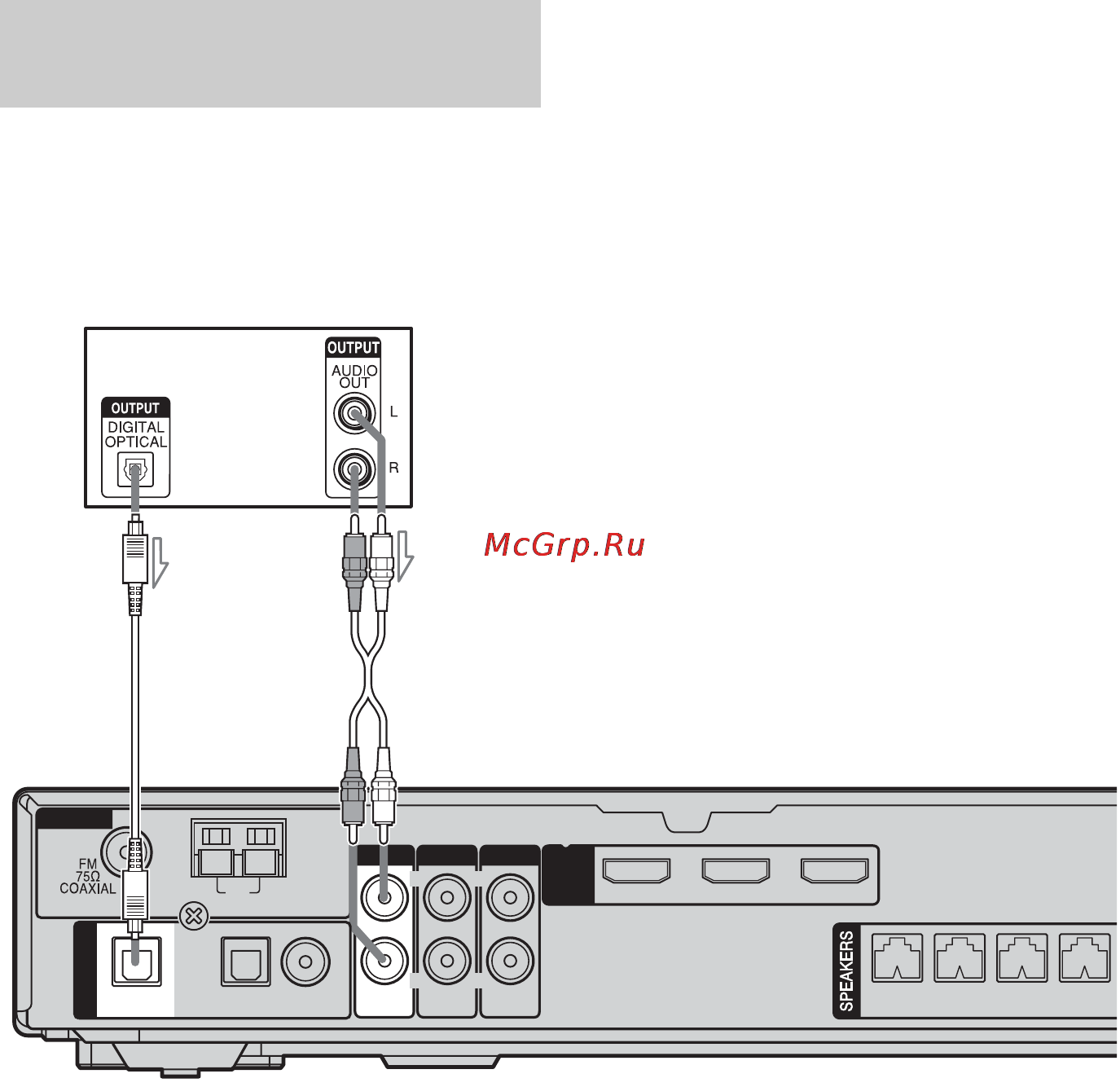

На следующем рисунке показано
подключение аудиокомпонентов, таких
как проигрыватель Super Audio CD
проигрыватель или CD-проигрыватель
компакт-дисков.
Примечание
При воспроизведении диска Super Audio CD
на проигрывателе для дисков Super Audio CD
звук воспроизводится только в том случае,
если выполнить подключение к гнездам
SA-CD/CD AUDIO IN (гнездо аналогового
входа) на ресивере. См. инструкции по
эксплуатации, прилагаемые к
проигрывателю Super Audio CD.
Подключение
аудиокомпонентов
AUDIO IN
VIDEO 2
AUDIO IN
VIDEO 1
HDMI
AUDIO IN
L
R
L
R
AM
ANTENNA
DVD IN VIDEO 2 IN MONITOR OUT
FRONT R
– +
FRONT L
– + – + – +
SUR R SUR L
U
DVD
COAX IN
OPT IN
SA-CD/CD
OPT IN
VIDEO 2
DIGITAL
SA-CD/CD
Super Audio CD-/
CD-проигрыватель
A
B
A Оптический цифровой кабель (не прилагается)
B Аудиокабель (не прилагается)
