Sony HT-SF1000 [21/68] Подключение видеокомпонентов
![Sony HT-SF1000 [21/68] Подключение видеокомпонентов](/views2/1090803/page21/bg15.png)
21
RU
C:\Documents and
Settings\pc13\Desktop\JC060000_2666746312SF1000_RU\2666746312\RU030CON_HT-SF1000-
CEL.fm
masterpage: Right
HT-SF1000
2-666-746-31 (2)
Подготовка к эксплуатации

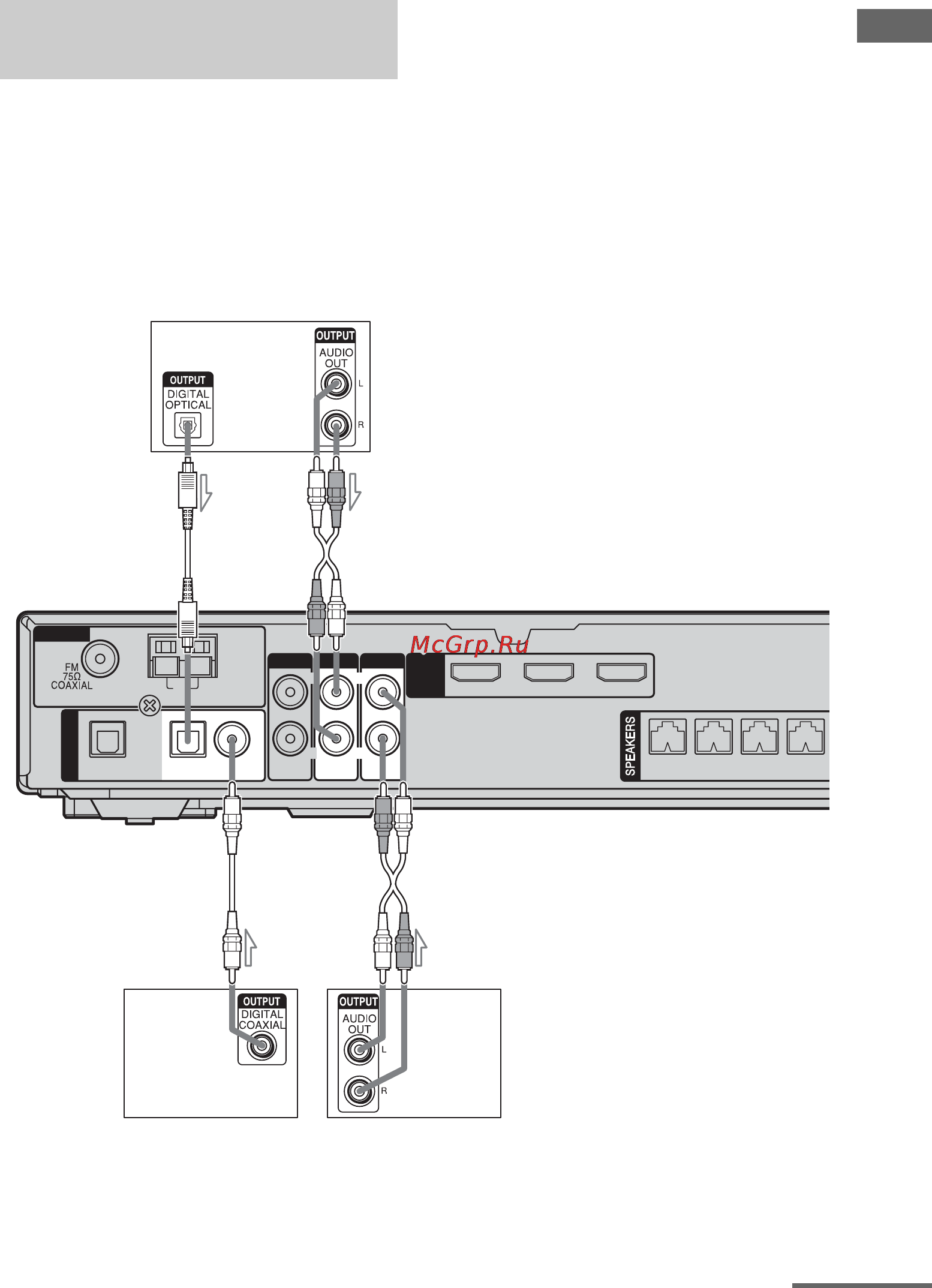

На следующем рисунке показано
подключение видеокомпонентов, таких
как проигрыватель DVD, DVD-
рекордер, спутниковый тюнер или
видеомагнитофон.
При подключении DVD-
рекордера
Обязательно измените заводские
установки для кнопки ввода DVD на
пульте дистанционного управления,
чтобы эту кнопку можно было
использовать для управления DVD-
рекордером. Для получения
дополнительной информации см. раздел
“Изменение назначений кнопок” (стр.
57).
Подключение
видеокомпонентов
SA-CD/CD
AUDIO IN AUDIO IN
VIDEO 1
HDMI
R
L
R
AM
U
OPT IN
SA-CD/CD
ANTENNA
DIGITAL
DVD IN VIDEO 2 IN MONITOR OUT
FRONT R
– +
FRONT L
– + – + – +
SUR R SUR L
OPT IN
VIDEO 2
VIDEO 2
AUDIO IN
L
DVD
COAX IN
DVD-проигрыватель/
DVD-рекордер
A
B
A Оптический цифровой кабель (не прилагается)
B Аудиокабель (не прилагается)
C Коаксиальный цифровой кабель (оранжевый) (прилагается)
Видеома-
гнитофон
C
B
Спутниковый
тюнер
продолжение следует
