23
RU
C:\Documents and
Settings\pc13\Desktop\JC060000_2666746312SF1000_RU\2666746312\RU030CON_HT-SF1000-
CEL.fm
masterpage: Right
HT-SF1000
2-666-746-31 (2)
Подготовка к эксплуатации
(За исключением моделей с
кодом региона MX, E51, AR)
HDMI - это сокращение от High-
Definition Multimedia Interface. Это
интерфейс, который используется для
передачи аудио- и видеосигналов в
цифровом формате. Звук
воспроизводится через
громкоговоритель телевизора, только
если компонент для воспроизведения и
этот ресивер, а также этот ресивер и
телевизор соединены с использованием
гнезда HDMI. Чтобы воспроизводить
звук через прилагаемые
громкоговорители с эффектом
многоканального объемного звучания :
– соедините цифровые аудиогнезда на
воспроизводящем компоненте с
ресивером;
– выключите телевизор или отключите
на нем звук.
Примечания по соединениям
HDMI
• Этот ресивер может не передавать
видео- или аудиосигналы при
использовании определенных типов
компонентов.
• Многоканальные/стерео
аудиосигналы диска Super Audio CD
не воспроизводятся.
• Набор аудиосигналов (частота
дискретизации, длина бит и т.д.),
передаваемых с гнезда HDMI, может
быть ограничен подключенным
компонентом. Если изображение
отображается с помехами или не
воспроизводится звук с компонента,
подключенного с помощью кабеля
HDMI, проверьте настройку
подключенного компонента.
• Если видео- и аудиосигналы
воспроизводящего компонента
выводятся через гнезда HDMI
ресивера, не забудьте включить
ресивер. Если питание отключено, ни
аудио-, ни видеосигналы передаваться
не будут.
• Подробные сведения о настройке
HDMI подключенного компонента
см. в инструкциях по эксплуатации,
прилагаемые подключаемому
компоненту.

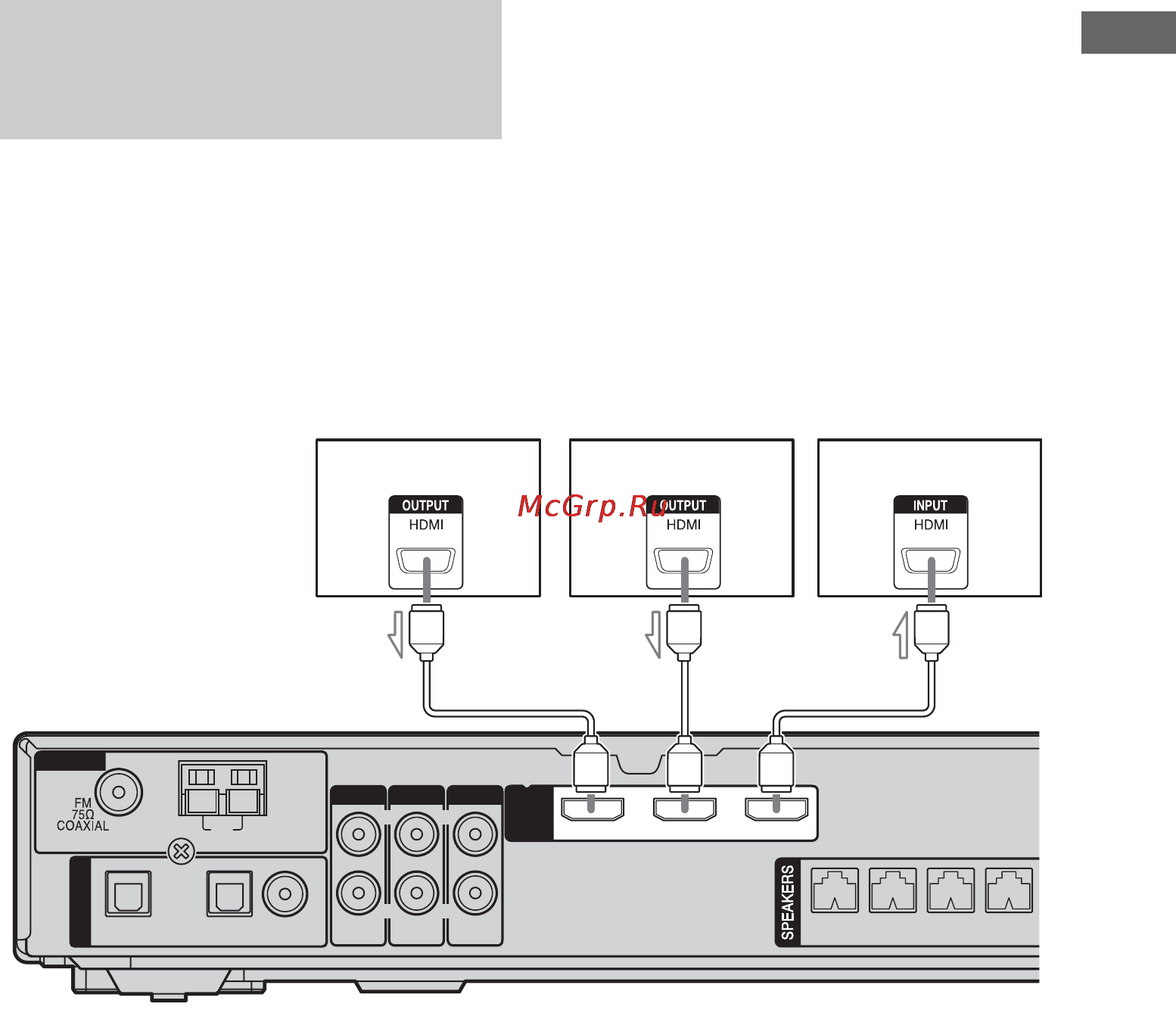

Подключение
компонентов с гнездами
HDMI
SA-CD/CD
AUDIO IN
VIDEO 2
AUDIO IN
VIDEO 1
AUDIO IN
L
R
L
R
AM
U
DVD
COAX IN
OPT IN
SA-CD/CD
OPT IN
VIDEO 2
ANTENNA
DIGITAL
FRONT R
– +
FRONT L
– + – + – +
SUR R SUR L
HDMI
DVD IN VIDEO 2 IN MONITOR OUT
A
A Кабель HDMI (не прилагается)
Рекомендуется использовать кабель HDMI Sony.
AA
Спутниковый
тюнер
Видеомонитор,
проектор и т.д.
DVD-проигрыватель
RU010COV_HT-SF1000-CEL.book Page 23 Thursday, August 24, 2006 11:27 AM
