HT-SF1000
2-666-746-31 (2)

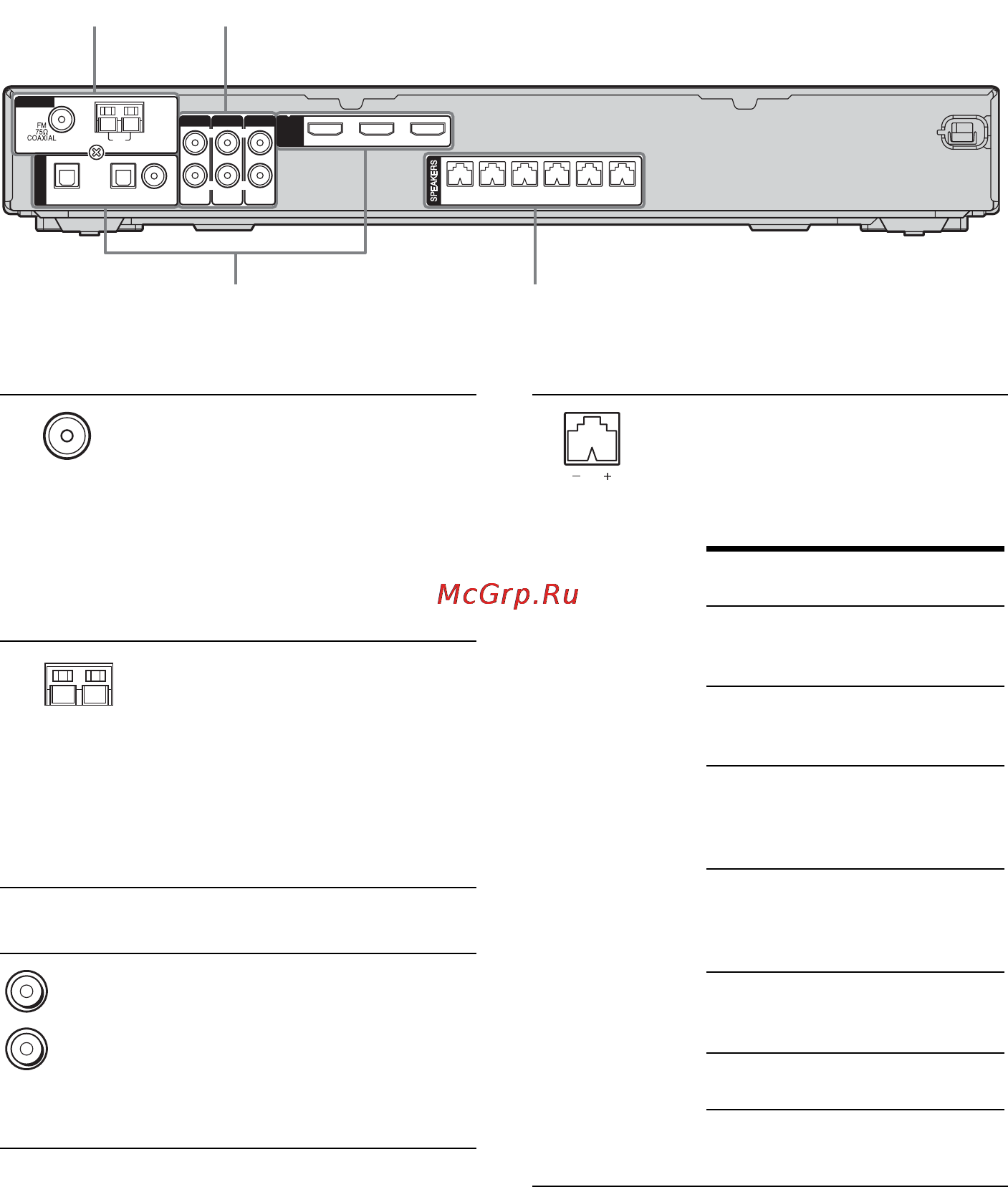

Задняя панель
U
ANTENNA
AM
DVD
COAX IN
OPT IN
SA-CD/CD
OPT IN
VIDEO 2
DIGITAL
SA-CD/CD
AUDIO IN
VIDEO 2
AUDIO IN
VIDEO 1
AUDIO IN
L
R
L
R
HDMI
DVD IN VIDEO 2 IN MONITOR OUT
FRONT R
– +
FRONT L
– + – + – + – + – +
SUR R SUR L CENTER
SUBWOOFER
1 2
4 3
A Секция ANTENNA
FM
ANTENNA
Для
подсоединения
проволочной
антенны FM,
входящей в
комплект
данного
ресивера
(стр. 24).
AM
ANTENNA
Для
подсоединения
рамочной
антенны AM,
входящей в
комплект
данного
ресивера
(стр. 24).
B Секция AUDIO INPUT
Гнездо
AUDIO IN
Для
подсоединения
деки мини-
дисков, CD-
проигрывателя
и т.п. (стр. 20,
21).
Белый
(L)
Красный
(R)
C Секция SPEAKER
Для подсоединения
громкоговоритeлей (стр. 17).
В следующей таблице
показаны цвета гнезд
громкоговорителей.
Гнездо
громкоговорителя
Цвет
FRONT R
(Правый передний
громкоговоритель)
Красный
FRONT L
(Левый передний
громкоговоритель)
Белый
SUR R
(Правый
громкоговоритель
объемного звучания)
Серый
SUR L
(Левый
громкоговоритель
объемного звучания)
Го л у б о й
CENTER
(Центральный
громкоговоритель)
Зеленый
SUBWOOFER
(Сабвуфер)
Фиолето-
вый
