Подготовка к эксплуатации
Описание и расположение частей

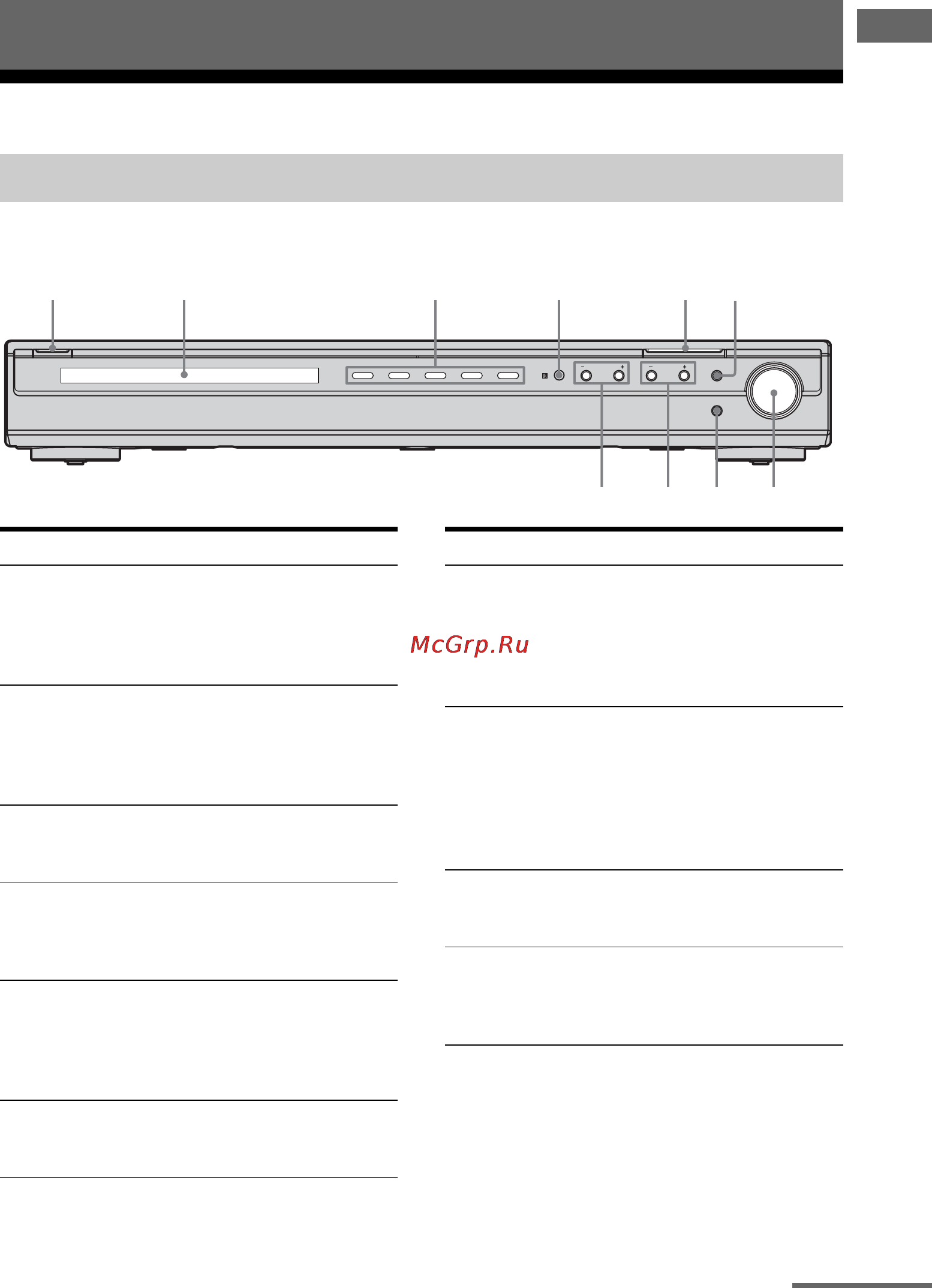

Передняя панель
Подготовка к эксплуатации
Ресивера
VIDEO 1 VIDEO 2 DVD
SA-CD/CD
TUNER
PRESET TUNING SOUND FIELD MUTING
AUTO CAL MIC
MASTER VOLUME
1 52 4 63
q; 9 8 7
INPUT SELECTOR
?/1
Название Функция
A ?/1 Нажмите для
включения или
выключения ресивера
(стр. 25, 33, 34, 49, 51,
65)
B Отображается Отображает текущее
состояние выбранного
компонента или
список выбираемых
пунктов (стр. 6).
C Индикаторы
входов
Загорается индикатор
выбранного источника
входа (стр. 32).
D Датчик
дистанционного
управления
Принимает сигналы с
пульта
дистанционного
управления.
E INPUT
SELECTOR
Нажмите для выбора
источника входного
сигнала для
воспроизведения (стр.
32, 33, 34, 50, 52, 54, 61).
F MUTING Нажмите для
сохранения станции
(стр. 32).
Название Функция
G MASTER
VOLUME
Поворачивайте для
регулировки уровня
громкости всех
громкоговорителей
одновременно (стр. 31,
32, 33, 34).
H Гнездо AUTO
CAL MIC
Для подсоединения
прилагаемого
микрофона объемного
звука ECM-AC2 для
функции
автоматической
калибровки (стр. 27).
I SOUND FIELD
+/–
Нажмите, чтобы
выбрать звуковое поле
(стр. 44, 46, 48, 49).
J PRESET TUNING
+/–
Нажмите, чтобы
выбрать
предустановленную
станцию (стр. 54, 65).
продолжение следует
