11
Размещение и функции регуляторов
Обзор
k Вентиляционные отверстия
(впускные)
l Регулятор
При установке на неровной
поверхности используйте
регуляторы для выравнивания
уровня проектора.
Отрегулируйте высоту, чтобы
выровнять проектор. Проектор
поднимается при вращении
регуляторов по часовой стрелке или
опускается при вращении их против
часовой стрелки.
m Воздушный фильтр
Подробнее см. раздел “Чистка
воздушного фильтра” на стр. 48.
Для поддержания оптимальных
эксплуатационных качеств
производите периодическую чистку
воздушного фильтра.
a Кнопка LENS CONTROL
Ввод режима регулировки
фокусного расстояния, увеличения
или сдвига. Затем отрегулируйте их с
помощью кнопок со стрелками. При
каждом нажатии кнопки режим
изменяется в последовательности
ФОКУСИРОВКА ОБЪЕКТИВА,
ВАРИОБЪЕКТИВ и СДВИГ
ОБЪЕКТИВА. Выбранный
текущий режим отображается на
экране.
• ФОКУСИРОВКА ОБЪЕКТИВА:
Вход в режим регулировки
фокусного расстояния. Затем
отрегулируйте фокусное
расстояние с помощью кнопок со
стрелками. Нажимайте кнопку
M
или
, для фокусировки позади
изображения и кнопку
m или <
для фокусировки впереди
изображения. Функция
ФОКУСИРОВКА ОБЪЕКТИВА
не работает при установке
дополнительных объективов.
• ВАРИООБЪЕКТИВ: Вход в
режим регулировки увеличения.
Затем отрегулируйте размер
изображения с помощью кнопок со
стрелками. Нажимайте кнопку
M
или
, для увеличения
изображения и кнопку
m или <
для его уменьшения. Функция
ВАРИООБЪЕКТИВ не работает
при установке дополнительных
объективов.
Примечание

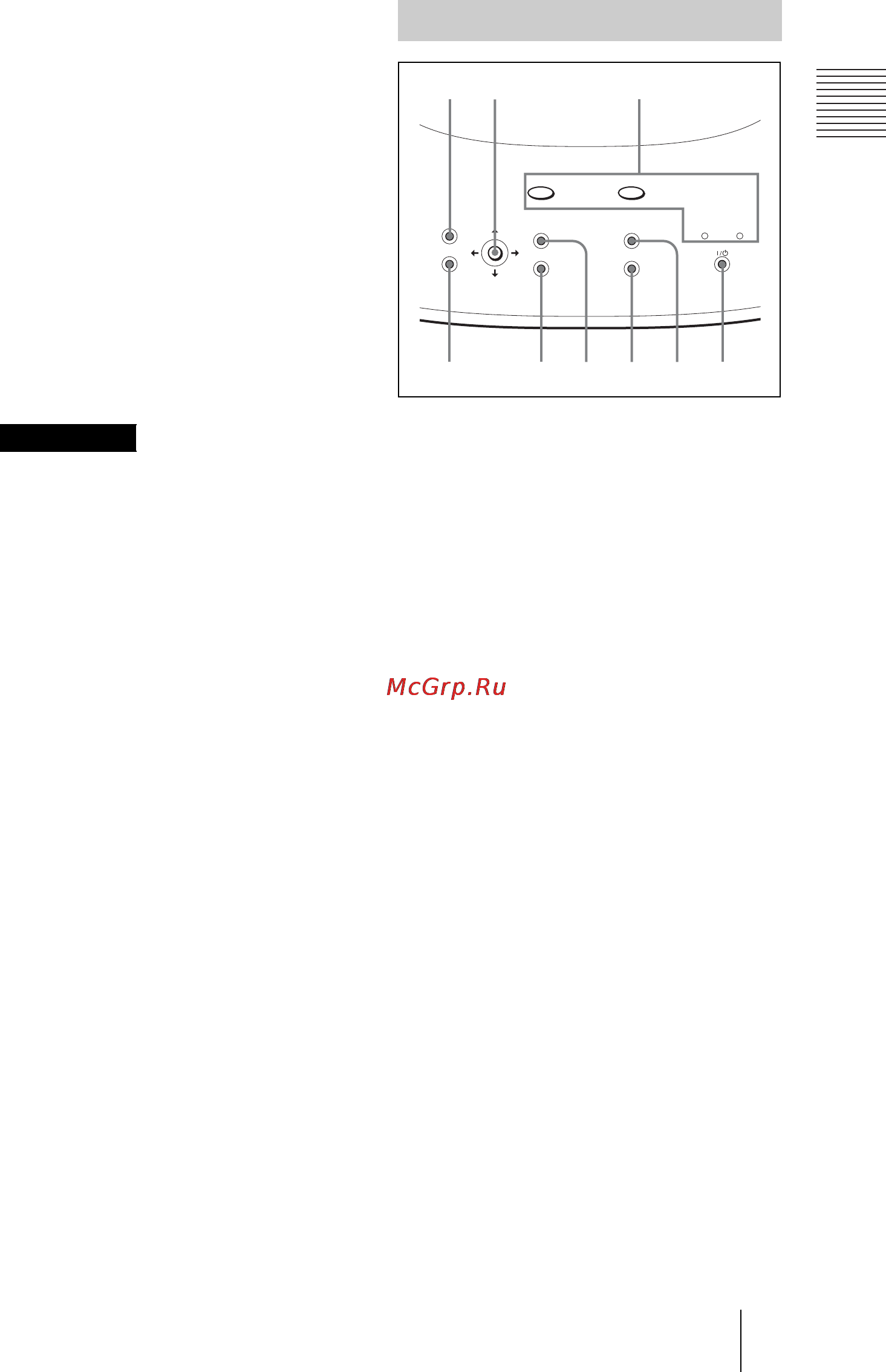

Панель управления
RESET
LENS CONTROL
POWER SAVING ON/STANDBY
MENU
TEMP/FAN
ENTER
APA
LAMP/COVER
INPUT
12 3
456789
