56 Технические характеристики
Стационарный короткофокусный
объектив VPLL-FM21
(для заднего
проецирования
(угол оптической оси:
0 градусов))
F = 2,0
f = 24,5 мм
Ручная фокусировка
Размер проекционного
экрана
от 40 до 300 дюймов
Проекционное расстояние
100 дюймов: 1 850 мм
200 дюймов: 3 780 мм
300 дюймов: 5 720 мм
Максимальные внешние
габаритные размеры
140 × 140 × 233 мм
(Ш × В × Г)
Вес
1 850 г
Короткофокусный увеличительный
объектив VPLL-ZM31
F = от 1,9 до 2,0
f = от 41,4 до 45,6 мм
Ручная фокусировка/
увеличение
Размер проекционного
экрана
от 40 до 300 дюймов
Проекционное расстояние
100 дюймов: от 3 150 до
3 300 мм
200 дюймов: от 6 410 до
6 710 мм
300 дюймов: от 9 680 до
10 120 мм
Максимальные внешние
габаритные размеры
154 × 154 × 252 мм
(Ш × В × Г)
Вес
3 140 г
Некоторые пункты могут быть недоступны
в некоторых регионах. Для
получения более подробной
информации обращайтесь в
ближайший офис Sony.

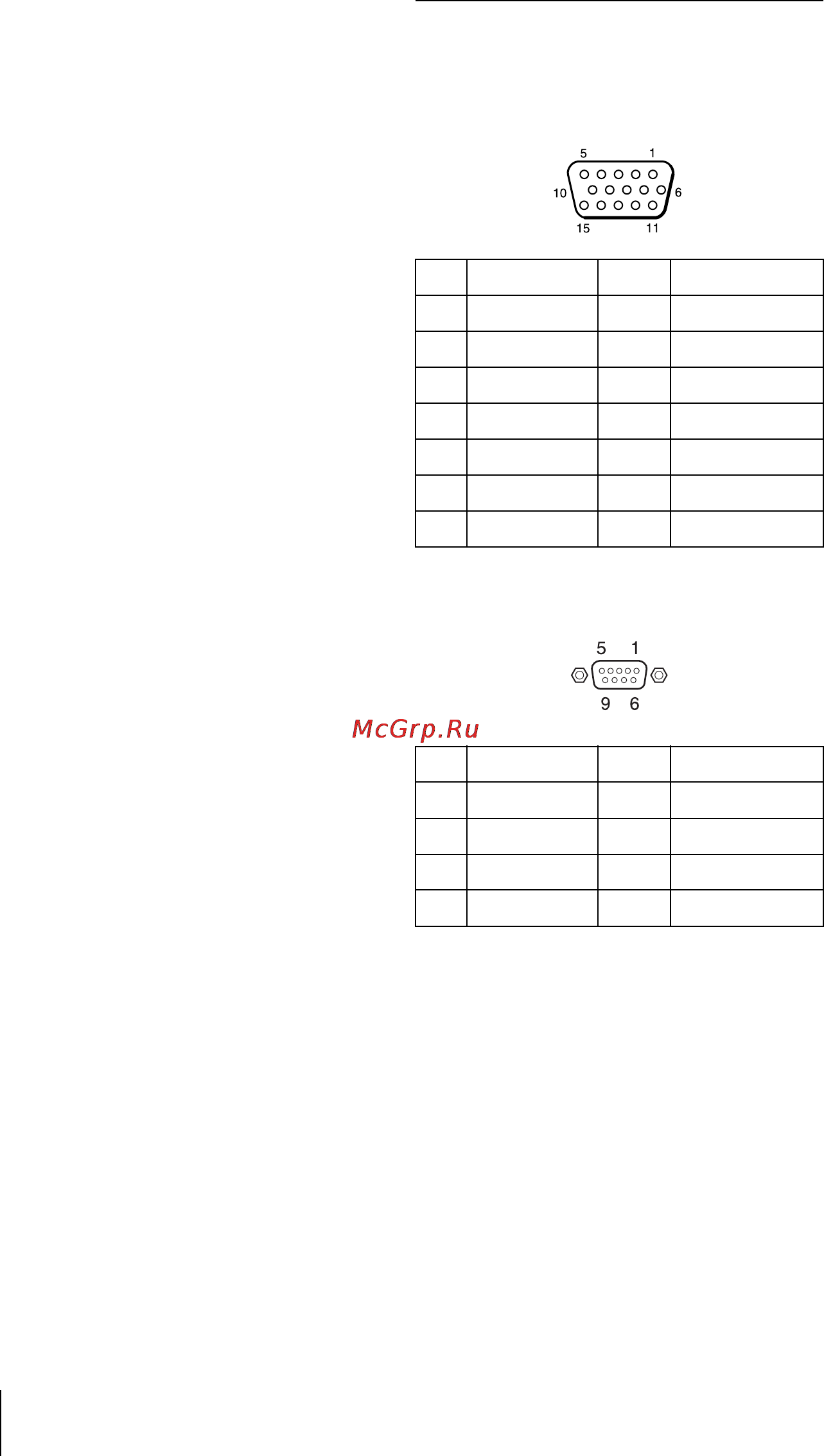

Назначение выводов
Разъем INPUT A
Входной разъем КЗС (HD D-sub
15-штырьковый, гнездо)
Разъем RS-232C (D-sub
9-штырьковый, гнездо)
1К 9 N.C.
2 З 10 GND
3 С 11 GND
4 GND 12 DDC/SDA
5 GND 13 HD/C.Sync
6GND (R) 14 VD
7GND (G)15 DDC/SCL
8GND (B)
1NC 6 RESERVE
2 RXDA 7 RTS
3TXDA 8 CTS
4DTR 9 NC
5GND
