Пример монтажа
Установка и проецирование
B Установка и проецирование
Пример монтажа
• В следующей таблице приведен пример установки модели проектора
VPL-FX52 с прилагаемым стандартным объективом.
• Если Вы используете модель проектора VPL-FX52L (объектив не
прилагается), обязательно обратитесь к инструкции по эксплуатации
“Руководство по эксплуатации для дилеров”.
Для вычисления установочных размеров (Единицы: мм)
SS: размер экрана по диагонали (дюймы)
a (минимум) = {(SS
× 50,127/1,3102) – 73,9} × 1,025
a (максимум) = {(SS
× 64,519/1,3102) – 107,9} × 0,975
b (минимум) = x – (SS/1,3102
× 9,984)
c (минимум) = x – (SS/1,3102
× 9,984 + 112)
Единицы: мм
Размер экрана
(дюймы)
40 60 80 100 120 150 180 200 250 300
a Минимальное
расстояние
1490 2280 3060 3850 4630 5810 6980 7770 9730 11690
Максимальное
расстояние
1820 2780 3740 4700 5660 7100 8540 9500 11900 14300
b Минимальное
расстояние
×-305 ×-457 ×-610 ×-762 ×-914 ×-1143 ×-1372 ×-1524 ×-1905 ×-2286
Максимальное
расстояние
×
c Минимальное
расстояние
×-417 ×-569 ×-722 ×-874 ×-1026 ×-1255 ×-1484 ×-1636 ×-2017 ×-2398
Минимальное
расстояние
×-102
a
x
b
c

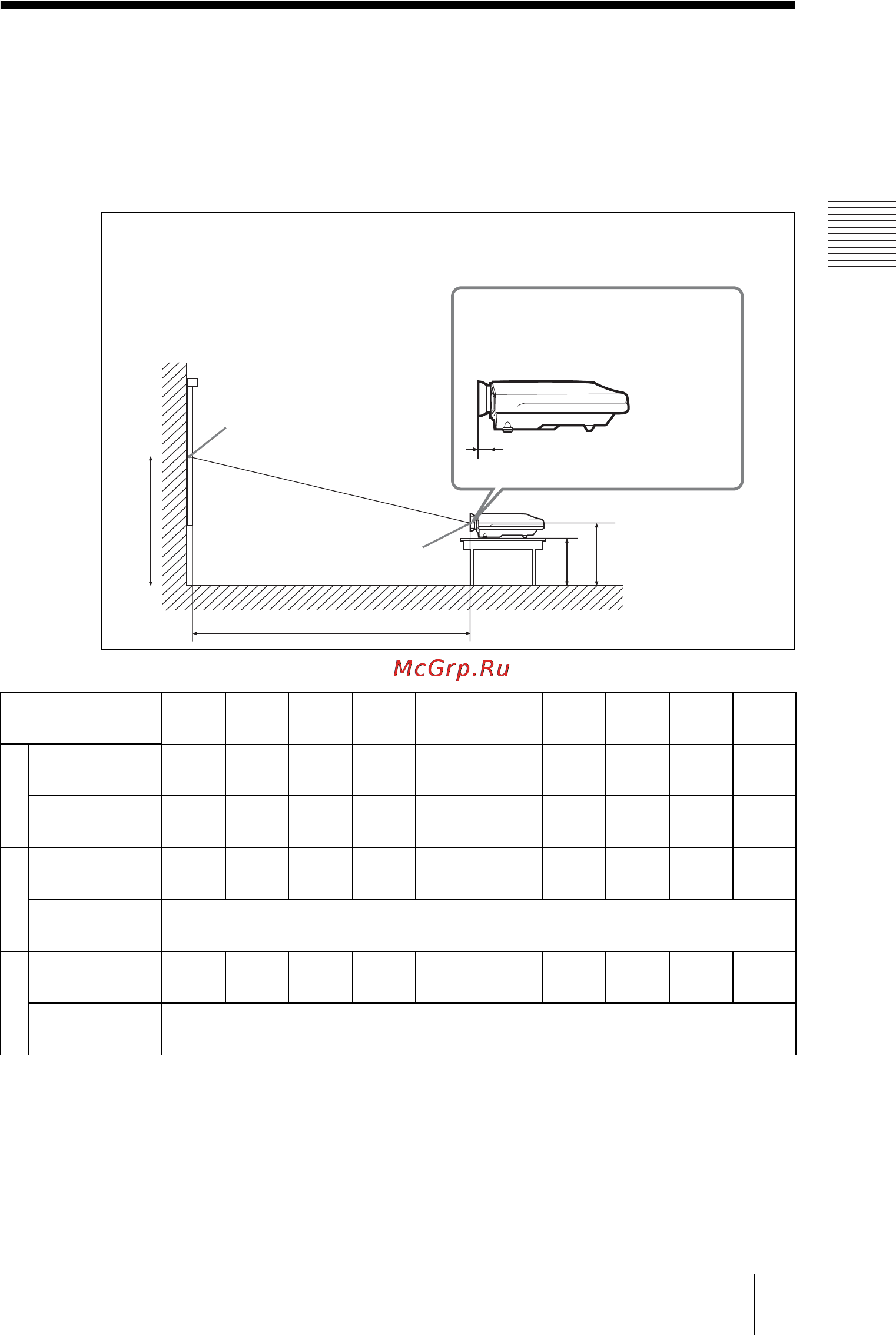

Пол
a: Расстояние между экраном и центром объектива
b: Расстояние от пола до центра объектива
c: Расстояние от пола до основания проектора
x: Свободное
Расстояние между передней
стороной корпуса и центром
объектива
Стандартный объектив:
30,5 мм
Стена
Центр экрана
Центр объектива
