20 Подсоединение проектора
• При подсоединении аппарата к выходному видео разъему КЗC, выберите
опцию “Видео ЗСК” или “Компонент” с установкой “Выб.сиг.вх. C” в меню
УСТАНОВКА НАБОРА.
• Используйте композитный сигнал синхронизации при поступлении внешнего
сигнала синхронизации с видео ЗСК/компонентного оборудования.

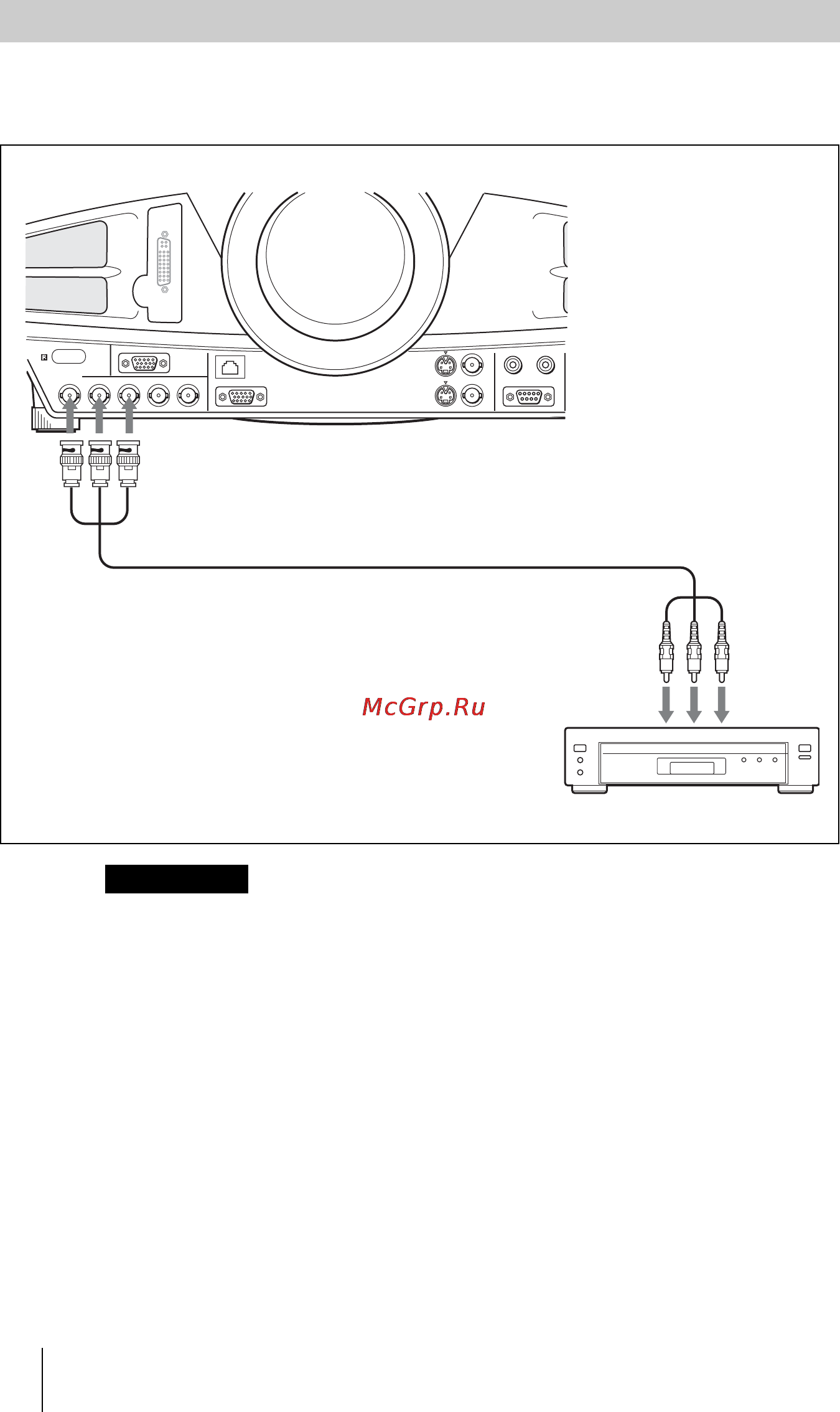

Для подсоединения к видео ЗСК/компонентному оборудованию
Примечания
INPUT C
R/R-Y/P
R
INPUT A
RGB
NEWTWORK
B/B-Y/P
B
G/Y SYNC/HD
MONITOR OUT
VIDEO IN
VIDEO OUT
S VIDEO VIDEO
TRIG
RS-232C
PLUG IN POWER
CONTROL S
VD
INPUT B
DVI -D
Кабель монитора (не прилагается)
Передняя сторона проектора
к КЗС/компонентному
выходу
15k КЗС/компонентное оборудование
