Подсоединение проектора
Установка и проецирование
• При подсоединении к компьютеру Macintosh
1)
через выходной видеоразъем с
двумя рядами штырьков используйте имеющийся в продаже штепсельный
адаптер.
Примечание
INPUT C
R/R-Y/P
R
INPUT A
RGB
NEWTWORK
B/B-Y/P
BG/Y SYNC/HD
MONITOR OUT
VIDEO IN
VIDEO OUT
S VIDEO VIDEO
TRIG
RS-232C
PLUG IN POWER
CONTROL S
VD
INPUT B
DVI -D

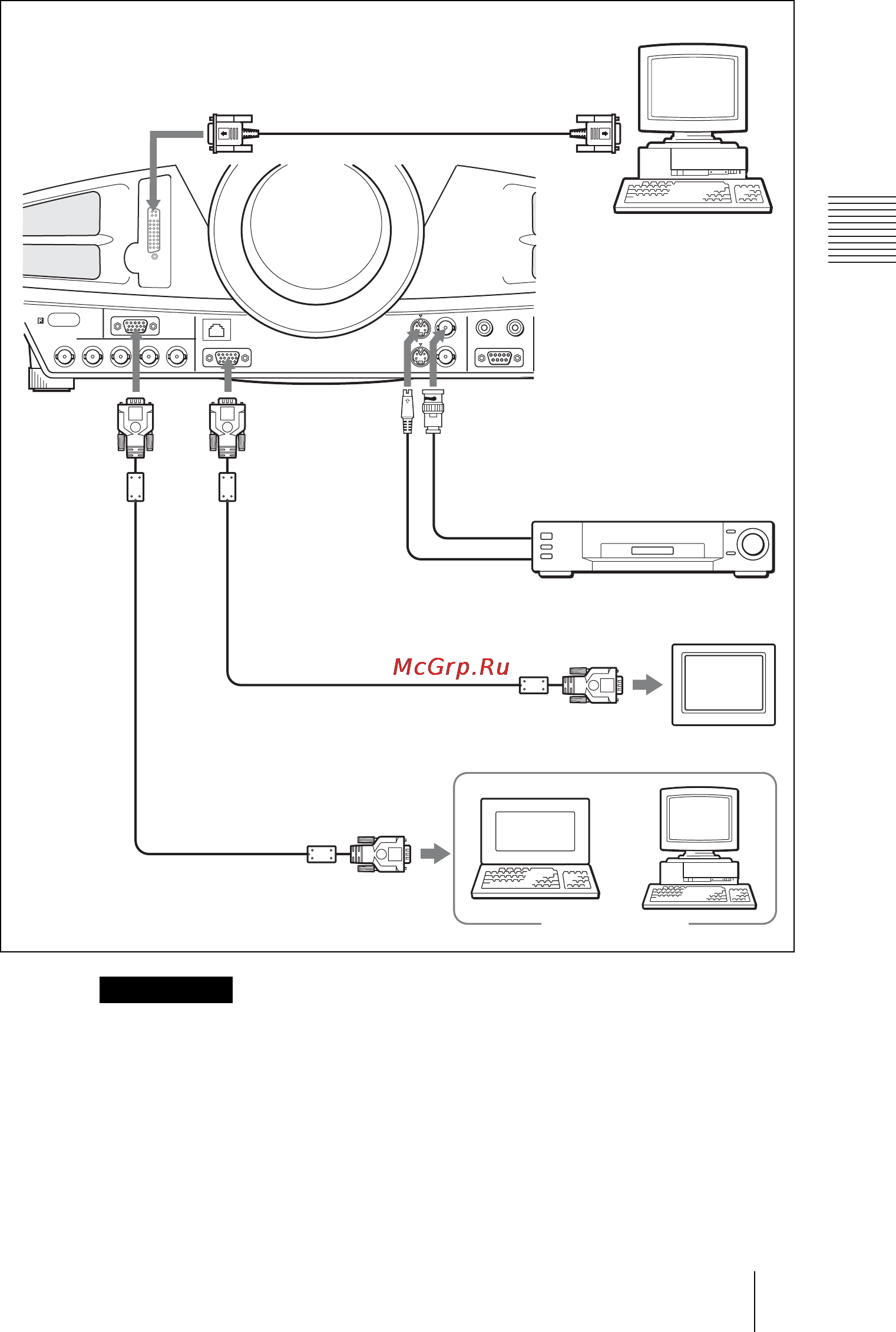

Видеокабель (не прилагается)
на выход монитора
Передняя сторона проектора
HD D-sub
15-штырьковый
(не прилагается)
к выходу
S-видео
DVI-кабель (не прилагается)
К выходу
DVI
HD D-sub
15-штырьковый
(не прилагается)
Кабель S-видео
(не прилагается)
Компьютер
Компьютер
Видеомагнитофон
к видевыходу
на вход монитора
Монитор
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1)
Macintosh является зарегистрированной торговой маркой корпорации Apple Computer,
Inc.
