10
a a a
VIDEOAUDIO
IN
VIDEO
OPTICAL
OUT
OPTICAL
OUT
Телевизор
или
ПРИМЕЧАНИЕ
•Экран меню отображается только на телевизоре, подключенном к данному устройству
с помощью HDMI-разъема. Если телевизор подключен к данному устройству с помощью
других разъемов вывода видео, работайте с меню на экране данного устройства.
•Если используется входной разъем VIDEO, убедитесь, что подключен выходной разъем MONITOR
устройства и входной разъем VIDEO телевизора с помощью видеокабеля.

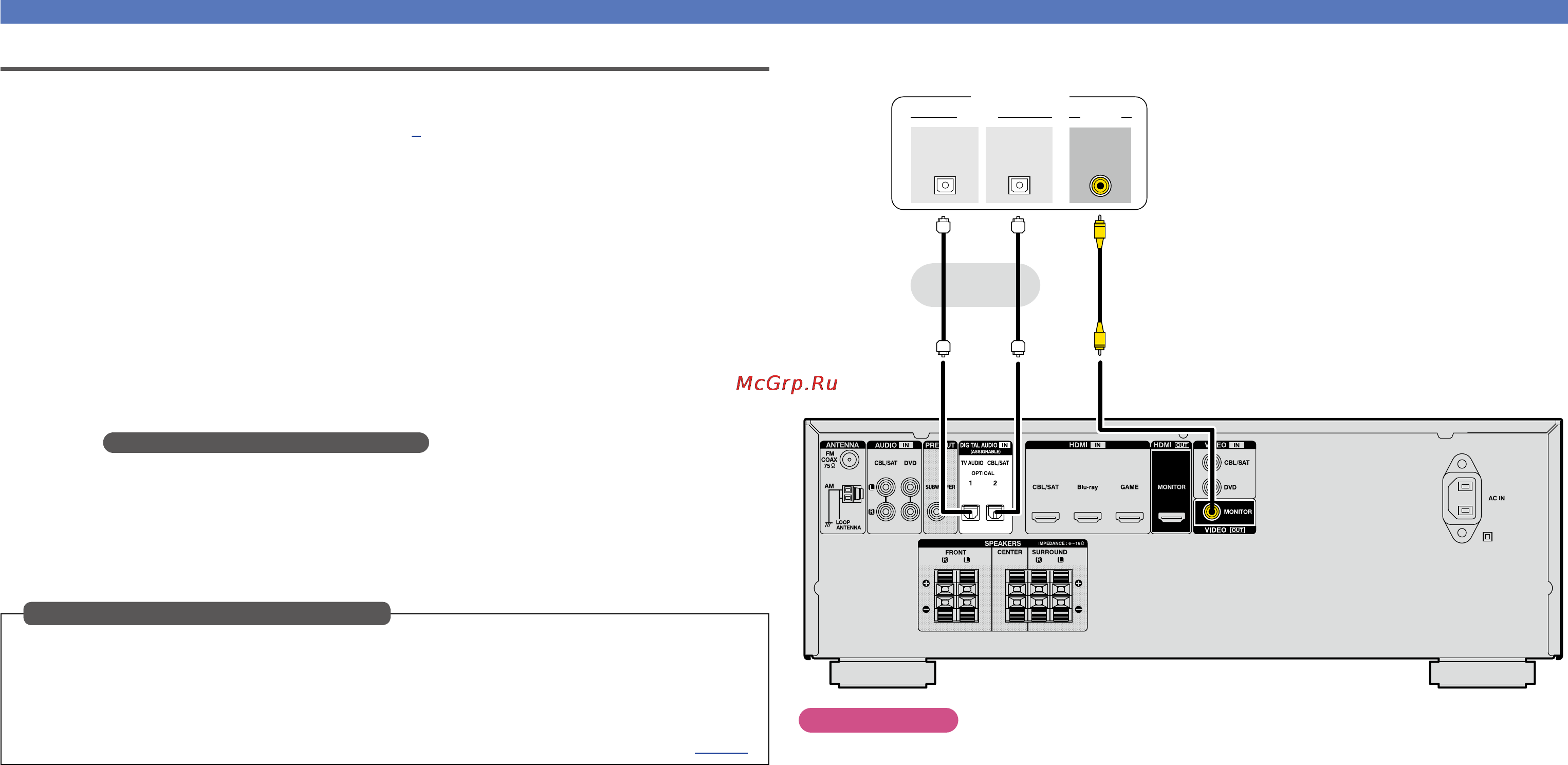

Подключение телевизора
•В данном разделе описывается подключение в случае, если телевизор не поддерживает HDMI-
подключений.
Инструкции по подключению HDMI соединений см. 5.
•Чтобы слушать через это устройство телевизор, необходимо использовать оптическое цифровое
соединение.
n Аудиоподключение
Для подключения данного устройства доступны следующие способы. Для создания подключения
используйте любой из этих способов.
Числа-префиксы разъемов указывают рекомендуемый порядок. Чем меньше номер, тем выше
будет качество воспроизведения.
a Разъем DIGITAL AUDIO OPTICAL 1
Разъем DIGITAL AUDIO OPTICAL 2 z
Если осуществляется ввод многоканального аудио (цифровой аудиопоток), то данное
устройство осуществляет декодировку аудио для воспроизведения объемного звука.
z При данном типе подключения необходимо изменить настройки на данном устройстве.
(v Настройка разъема входного сигнала )
n Видеоразъем
Для подключения данного устройства доступны следующие способы.
a Разъем VIDEO OUT (MONITOR)
Обеспечивает подключение аналогового видео.
При выполнении следующего подключения необходимо изменить настройки разъема входного
сигнала.
a Разъем DIGITAL AUDIO OPTICAL 2
Измените значение по умолчанию “CBL/SAT” на “TV AUDIO”.
Дополнительную информацию по изменению настроек см. в разделе “Input Assign” (vстр.34).
Настройка разъема входного сигнала
