Важная информация
Перед использованием устройства выполните необходимые подключения.
Для воспроизведения на домашнем кинотеатре видео и аудио более высокого качества за
счет использования всех возможностей кинотеатра и видеоустройств, подключайте его к
каждому видеоустройству с помощью кабелей HDMI.
n Устройства HDMI
vстр.6 vстр.7 vстр.7
vстр.7 vстр.7
Если видеоустройство не поддерживает HDMI-подключения, используйте следующее подключение.
n Другие устройства
vстр.10 vстр.11 vстр.12
vстр.12
PORTABLE
vстр.13 vстр.13
Данное устройство может изменить источник, присвоенный разъемам DIGITAL AUDIO IN.
Вы можете изменить источник для разъемов, указанных в
Настройка разъема входного сигнала на страницах, где описано подключение устройств.
Дополнительные сведения о назначении источника разъемам см. в разделе “Изменения источника,
присвоенного разъемам” (vстр. 9). Информацию о способе настройке см. в разделе “Input
Assign” (vстр.34).
ПРИМЕЧАНИЕ
•Экран меню отображается только на телевизоре, подключенном к данному устройству
с помощью HDMI-разъема. Если телевизор подключен к данному устройству с помощью
других разъемов вывода видео, работайте с меню на экране данного устройства.
•При подключении также следует пользоваться руководствами по эксплуатации подключаемого
оборудования.
•Убедитесь в правильности подключения правого и левого каналов (левый с левым, правый с правым).
•Не прокладывайте кабели питания в одной связке с с соединительными кабелями. Это может вызвать
помехи.

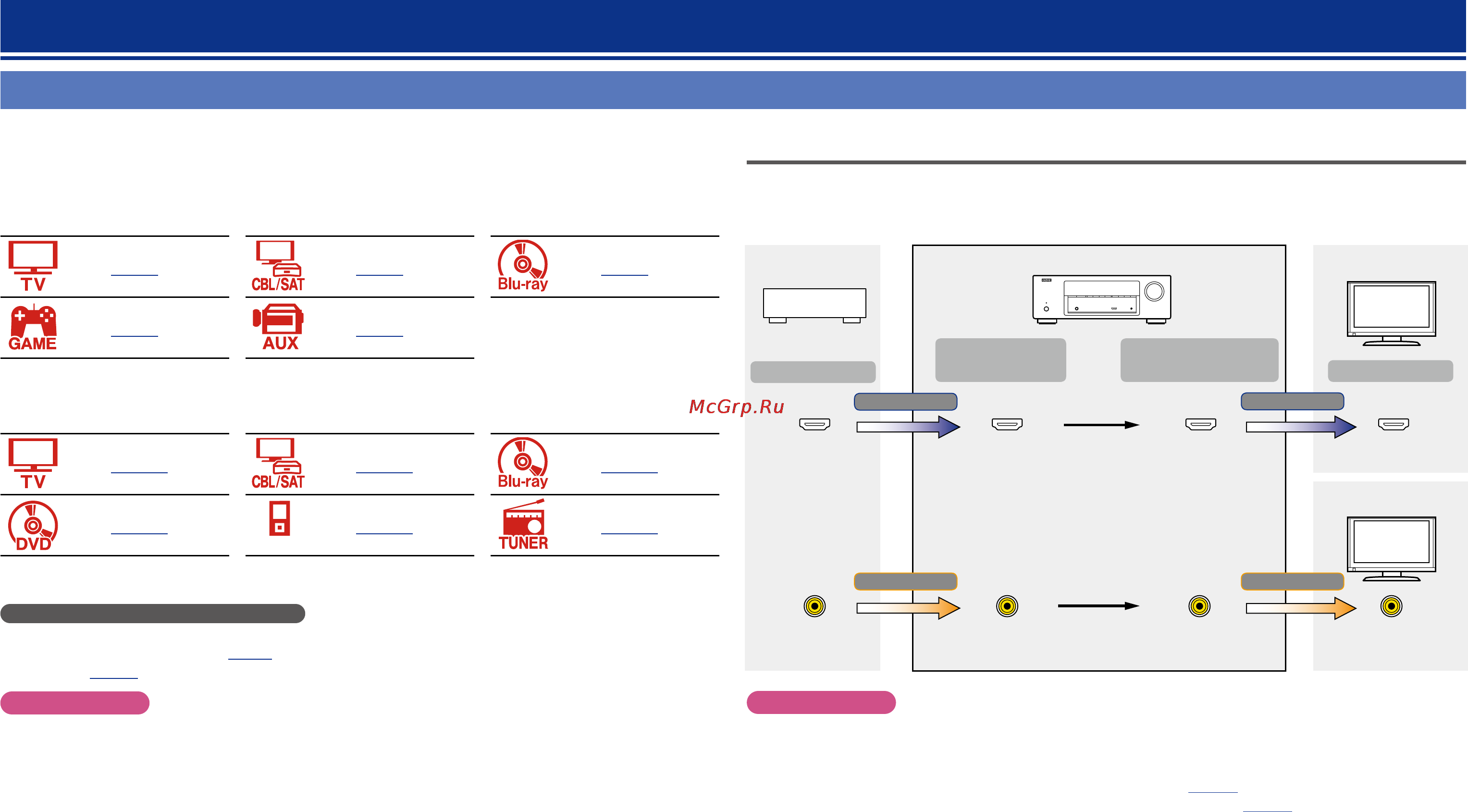

Соотношение между видеосигналами и результатом на мониторе
Данное устройство оснащено двумя типами входных разъемов (HDMI и композитное видео)и двумя
типами разъемов видеовыхода(HDMI и композитное видео).
GПоток видеосигналовH
Разъем HDMI
Разъем VIDEO
HDMI-совместимый
телевизор
Разъем HDMI
Разъем VIDEO
Разъем HDMI
Разъем VIDEO
Разъем HDMI
Разъем VIDEO
Видеоустройства
Данный модуль
Выход
Вход
(IN)
Выход
(MONITOR OUT)
Вход
Сигнал HDMI
Сигнал HDMI
Видеосигнал Видеосигнал
HDMI-несовместимый
телевизор
ПРИМЕЧАНИЕ
•Экран меню отображается только на телевизоре, подключенном к данному устройству
с помощью HDMI-разъема. Если телевизор подключен к данному устройству с помощью
других разъемов вывода видео, работайте с меню на экране данного устройства.
•HDMI-сигнал невозможно преобразовать в аналоговый (vстр.55).
•Аналоговый сигнал невозможно преобразовать в HDMI-сигнал (vстр.55).
