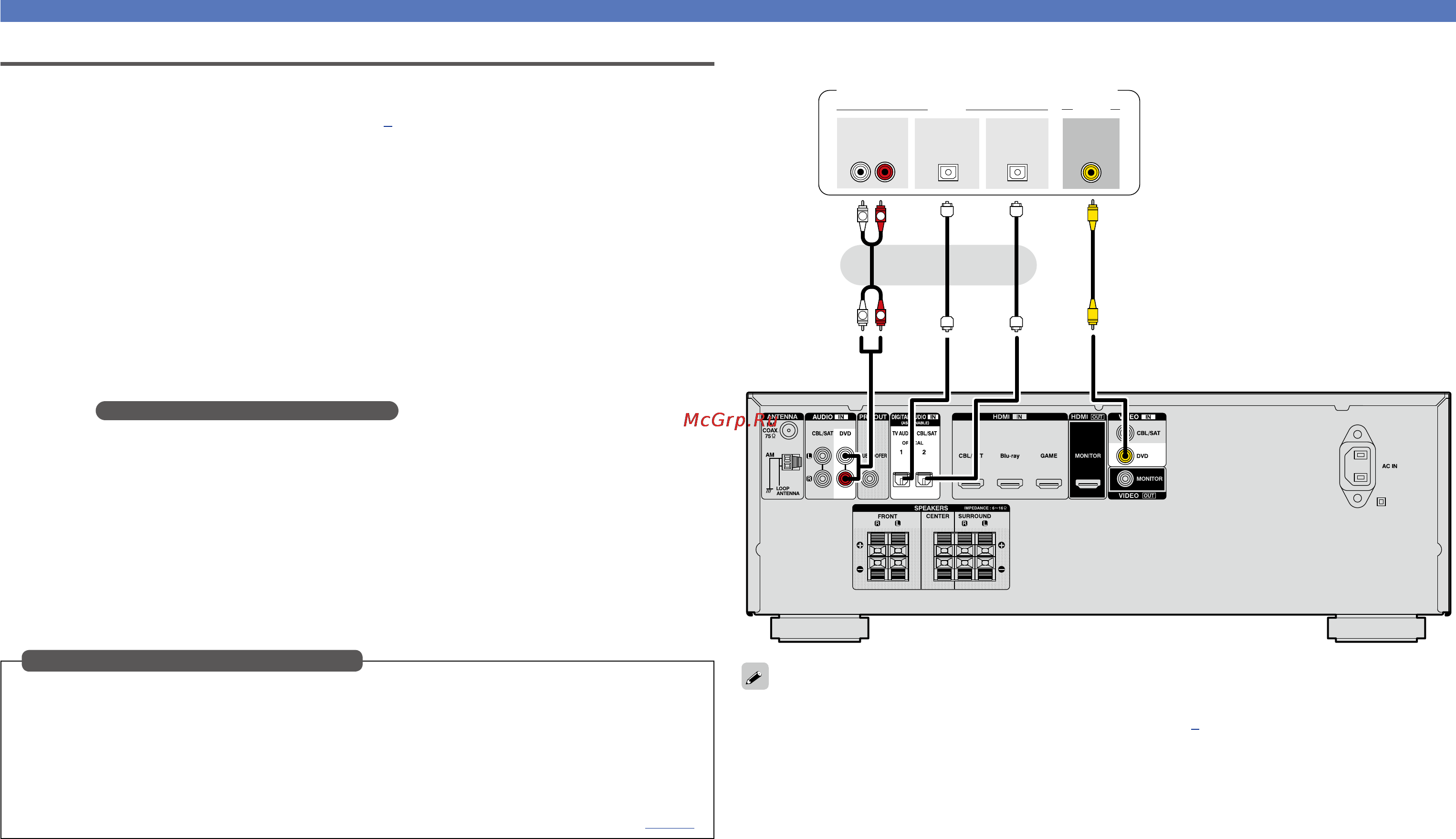

Проигрыватель Blu-ray/DVD дисков
или или
Для воспроизведения HD-аудио (Dolby TrueHD, DTS-HD, Dolby Digital Plus, DTS Express) и многоканального
звука PCM через это устройство используйте HDMI-соединение (5).
Подключение проигрывателя Blu-ray Disc/DVD дисков
Этот раздел описывает, как подключить проигрыватель дисков Blu-ray и DVD-проигрыватель,
которые не поддерживают подключения HDMI.
Инструкции по подключению HDMI соединений см. в 5.
n Аудиоподключение
Для подключения данного устройства доступны следующие способы. Для создания подключения
используйте любой из этих способов.
Числа-префиксы разъемов указывают рекомендуемый порядок. Чем меньше номер, тем выше
будет качество воспроизведения.
a Разъем DIGITAL AUDIO OPTICAL 1 z
Разъем DIGITAL AUDIO OPTICAL 2 z
Если осуществляется ввод многоканального аудио (цифровой аудиопоток), то данное
устройство осуществляет декодировку аудио для воспроизведения объемного звука. Однако
цифровые аудиосигналы потока аудио HD с проигрывателей дисков Blu-ray (например, Dolby
Digital Plus и DTS-HD) передать невозможно.
z При данном типе подключения необходимо изменить настройки на данном устройстве.
(v Настройка разъема входного сигнала )
s Разъем AUDIO IN (DVD)
Обеспечивает подключение аналогового аудио. Данный тип подключения преобразует
цифровое аудио в аналоговое, поэтому качество выходного аудио может быть ниже по
сравнению с подключениями a.
n Видеоразъем
Для подключения данного устройства доступны следующие способы.
a Разъем VIDEO IN (DVD)
Обеспечивает подключение аналогового видео.
При выполнении следующего подключения необходимо изменить настройки разъема входного
сигнала.
a Разъем DIGITAL AUDIO OPTICAL 1
Измените значение по умолчанию “CBL/SAT” на “DVD”.
Разъем DIGITAL AUDIO OPTICAL 2
Измените значение по умолчанию “TV AUDIO” на “DVD”.
Дополнительную информацию по изменению настроек см. в разделе “Input Assign” (vстр.34).
Настройка разъема входного сигнала
