26

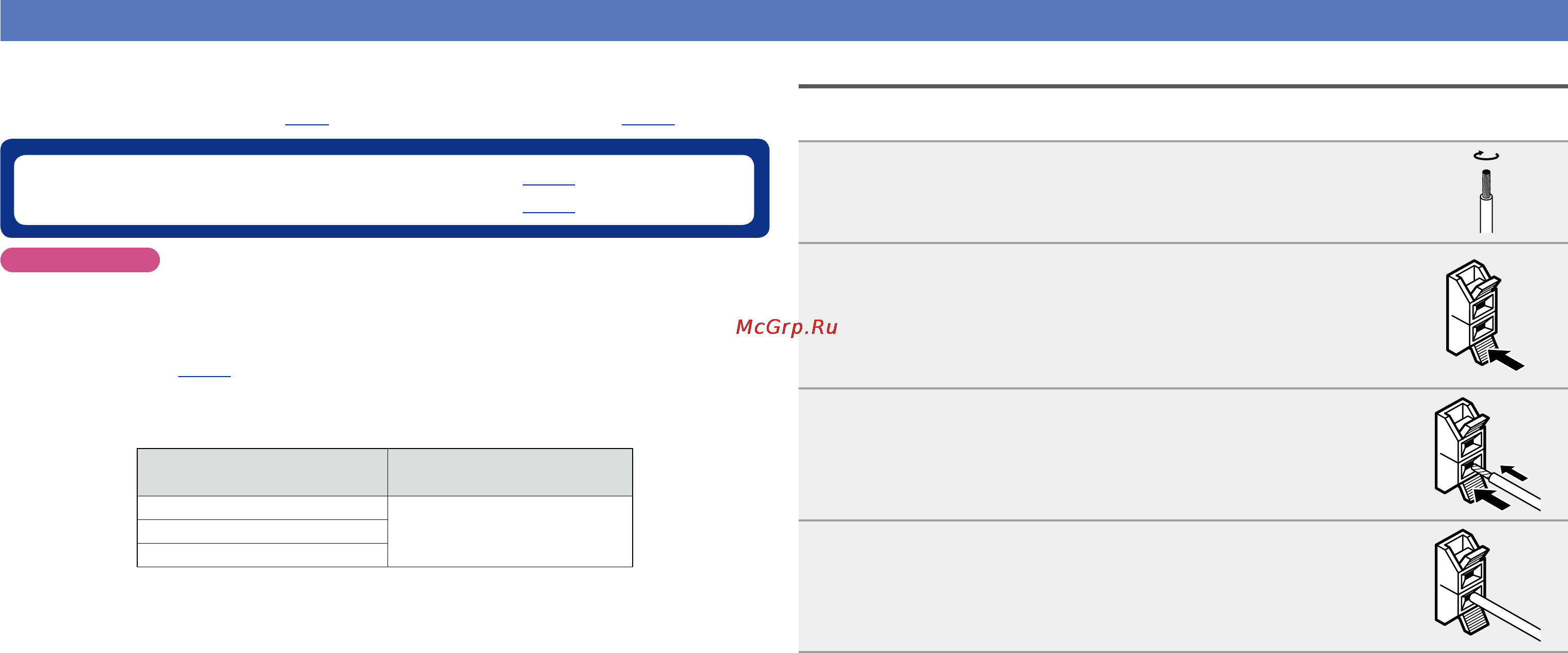

Подключение кабелей к акустической системе
Внимательно проверьте левый (L) и правый (R) каналы и + (красный) и – (черный) полярность на колонках,
подсоединенных к устройству, и убедитесь, что каналы и полярность подключены правильно.
1
Срежьте около 10 мм изоляции с провода колонок, затем или
крепко скрутите сердечник провода, или воспользуйтесь
клеммами для подключения.
2
Нажмите рычаг на клемме динамика.
3
Держа за рычаг на клемме динамиков, полностью вставьте
провод с сердечником кабеля динамиков в клемму
динамика.
4
Отпустите рычаг на клемме динамика.
Подключение громкоговорителей
Здесь мы подключаем к устройству динамики, находящиеся в комнате.
Этот раздел описывает, как их подключить, используя часто встречаемые варианты.
•Дополнительные сведения о ТВ-разъемах см. в разделе “Подключение устройства к телевизору с
помощью HDMI-подключений” (vстр.6) или “Подключение телевизора” (vстр.10).
n Подключение 5.1-канальных громкоговорителей (vстр.28)
n Подключение 2.1-канальных громкоговорителей (vстр.28)
ПРИМЕЧАНИЕ
•Перед подключением громкоговорителей отключите шнур питания устройства от розетки
электросети. Также отключите сабвуфер.
•При соединении убедитесь в том, чтобы жилки кабелей не торчали из зажима клеммы АС.
Касание жилами кабелей задней панели или стороны + и – может привести к срабатыванию
предохранителя (vстр.57 “Защитная цепь”).
•Никогда не дотрагивайтесь до клеммы динамиков, если шнур питания подключен к розетке.
Опасность поражения электрическим током.
•Используйте громкоговорители с указанным ниже сопротивлением.
Клеммы динамика
Сопротивление
динамика
FRONT
6 – 16 Ω/ОмCENTER
SURROUND
