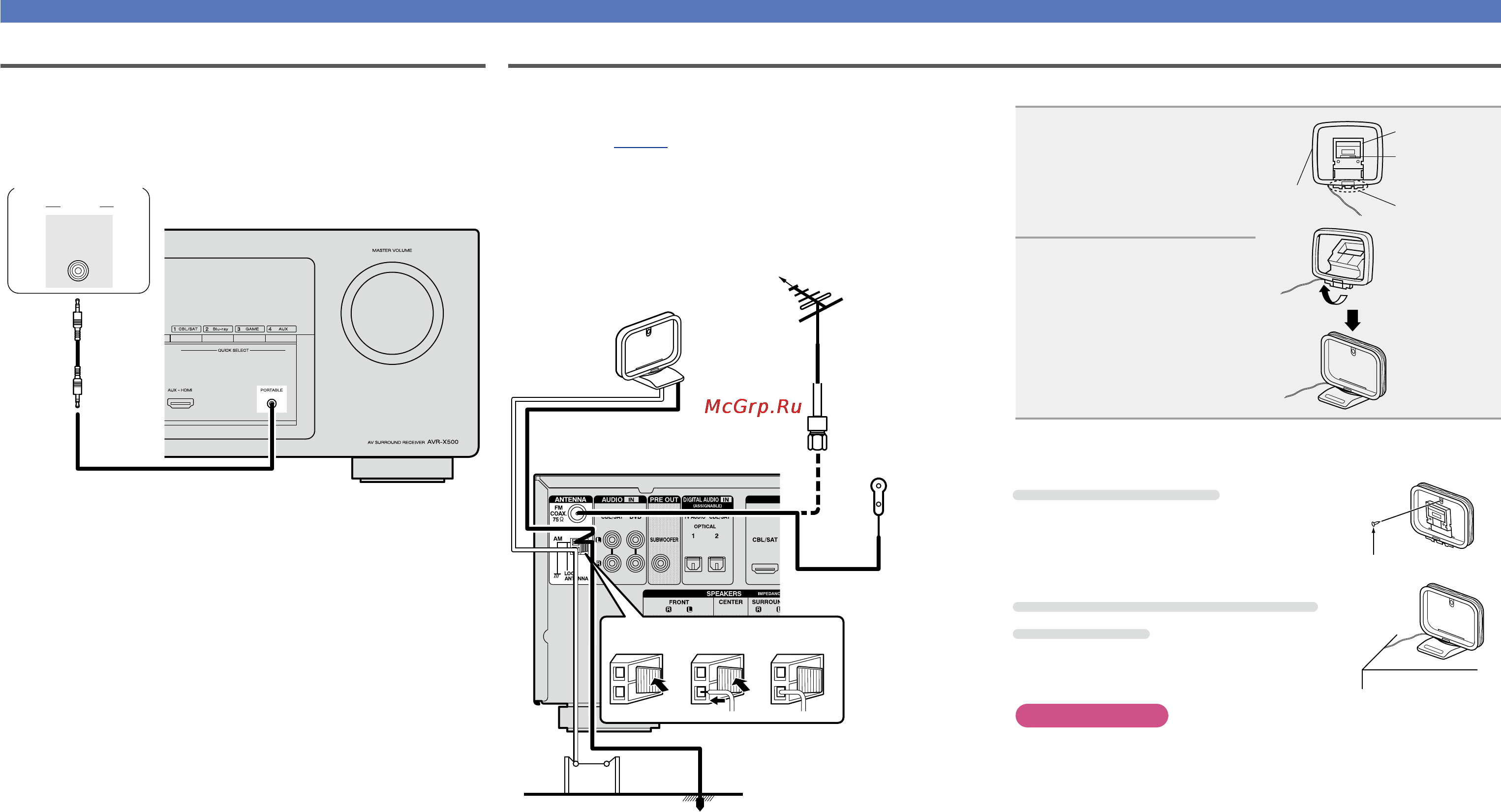

Подключение антенны FM/AM
•Подключите FM антенну или рамочную AM антенну, входящую
в комплект поставки, для прослушивания FM/AM радиостанций.
•После подключения антенны и получения широковещательного
сигнала (vстр. 17 “Прослушивание радиопередач диапазона
FM/AM”), зафиксируйте ее клейкой лентой в положении с
наименьшими фоновыми помехами и наиболее четким качеством
звука.
w eq
Наружная
антенна FM
Направление
передающей станции
Коаксиальный
кабель 75 Ω/Ом
Заземление
Наружная
антенна AM
Рамочная антенна AM
(входит в комплект
поставки)
Черный
Белый
Комнатная
антенна FM
(входит в
комплект
поставки)
n Монтаж рамочной антенны диапазона АМ
1
Закрепите подставку
на внутренней
стороне нижней части
рамы и согните ее
вперед.
Подставка
Квадратное
отверстие
Выступающая
часть
Рамочная
антенна
2
Вставьте
выступающую
часть в квадратное
отверстие на
подставке.
n Эксплуатация рамочной антенны диапазона AM
Крепление на стене
Закрепите антенну на стене, сборка не
требуется.
Гвоздь, кнопка и т.д.
Установка на горизонтальной
поверхности
См. инструкцию по сборке.
ПРИМЕЧАНИЕ
•Не подключайте две антенны FM одновременно.
•Даже если используется наружная антенна AM, не отсоединяйте
рамочную антенну AM.
•Убедитесь в том, что клеммы рамочной антенны AM не соприкасаются
с металлическими частями задней панели.
•При необходимости, подсоедините заземление (GND), чтобы снизить
уровень шума.
•Если не удается поймать устойчивый радиосигнал, рекомендуется
установить наружную антенну. За дополнительной информацией
обратитесь в магазин, где вы приобрели данное устройство.
Подключение портативного проигрывателя
Если портативный проигрыватель подключен с помощью
PORTABLE входного гнезда устройства, можно воспроизводить
музыку через портативный проигрыватель.
AUDIO
AUDIO
OUT
Портативный
проигрыватель
Подключение других устройств
Основные правила
Настройте высокие
частоты.
Информация
Основные правила
DVD
