info@remeza.group.ru ВК7Е-15-500Д
установки, для обеспечения пневмоуправления установкой и смазки подшипников винтового бло-
ка. Одновременно этот клапан выполняет функцию обратного клапана, блокируя установку от рас-
пределительной сети во время ее останова или работы на холостом ходу.
8
– Термостат (см. рисунок 1 или 2, или 3) состоит из запорного плунжера и термочувстви-
тельного глицеринового элемента, изменяющего направление потока масла в зависимости от его
температуры, смонтирован в корпусе, на котором также установлен фильтр масляный. При вклю-
чении установки масло циркулирует по малому контуру винтовой блок – маслоотделитель – тер-
мостат – масляный фильтр – винтовой блок для быстрого набора рабочей температуры смеси.
При достижении рабочей температуры масла выше плюс 71С происходит выдвижение што-
ка термочувствительного элемента, от воздействия которого запорный плунжер открывает канал
для поступления масла в радиатор. Основной функцией термостата является поддержание мини-
мальной температуры нагнетаемого масла (не ниже 71С), во избежание образования конденсата в
масле за счет влаги, присутствующей во всасываемом воздухе, что может привести к нарушению
смазки подшипников винтового блока и его заклиниванию.
9
– Фильтр масляный (см. рисунок 1 или 2, или 3) неразборный изготовлен в металлическом
корпусе. Он расположен в контуре смазки и предотвращает попадание твердых частиц на рабочие
поверхности винтов и подшипников. Его замена необходима после выработки часов, указанных в
разделе "ТО", а частота замены напрямую зависит от технического обслуживания воздушного
фильтра и от качества масла.
10
– Фильтр воздушный (см. рисунок 1 или 2, или 3) открытого типа. Функция воздушного
фильтра - предотвращение попадания загрязняющих частиц в зону винтовой группы и систему
смазки. Некачественное обслуживание воздушного фильтра приводит к уменьшению срока служ-
бы блока винтового.

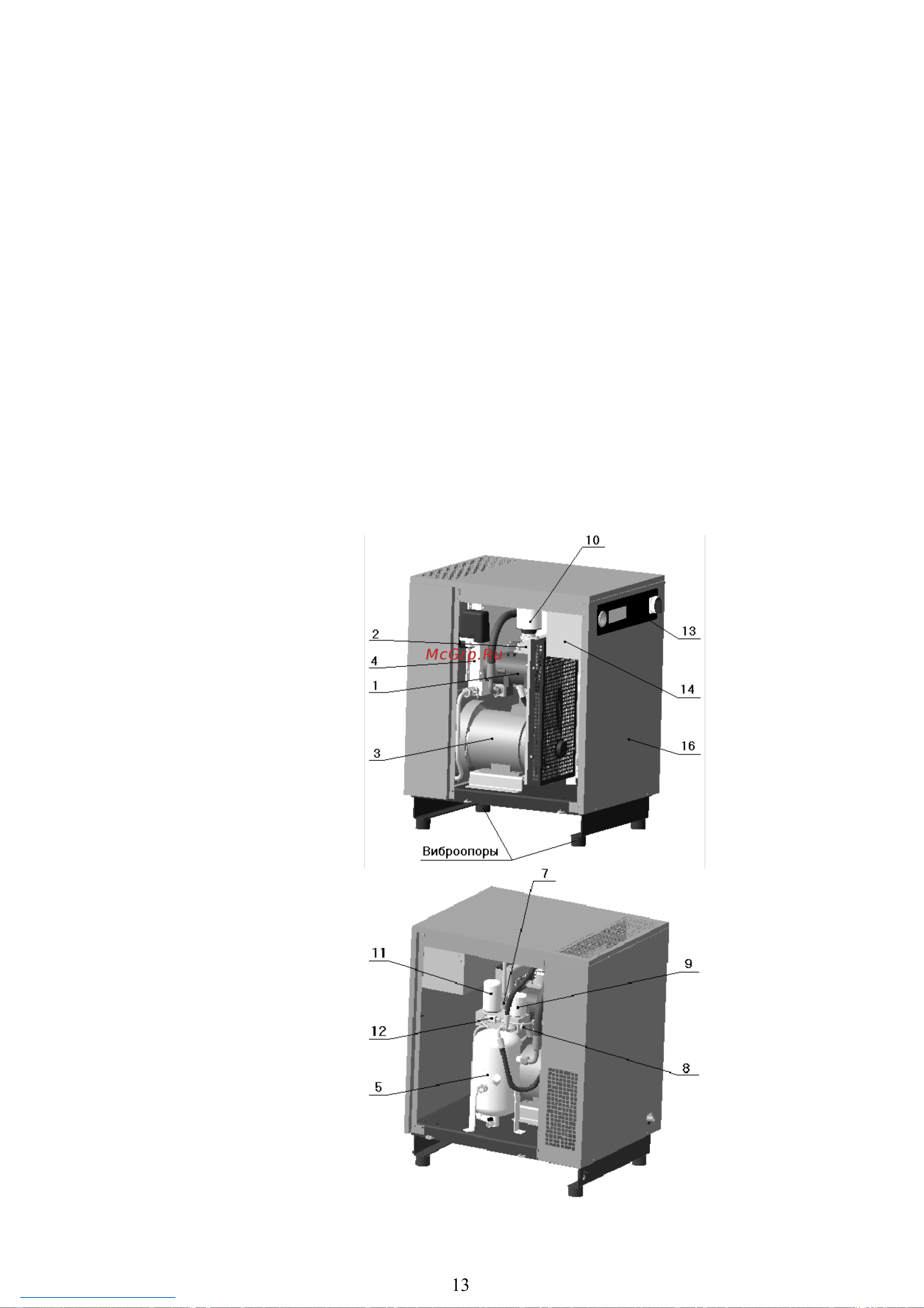

Рисунок 1 – Общий вид компрессорной установки ВК5Е-…, ВК7Е-…, ВК10Е-…
