Приложение А
Габаритные и присоединительные размеры компрессорных установок
ВК5Е; ВК7Е; ВК10Е
1
– забор воздуха;
2
– выброс теплого воздуха;
3
– кабель сетевой;
4
– болт заземления;
5
– выход сжатого воздуха.
Примечание: * Размеры для справок.

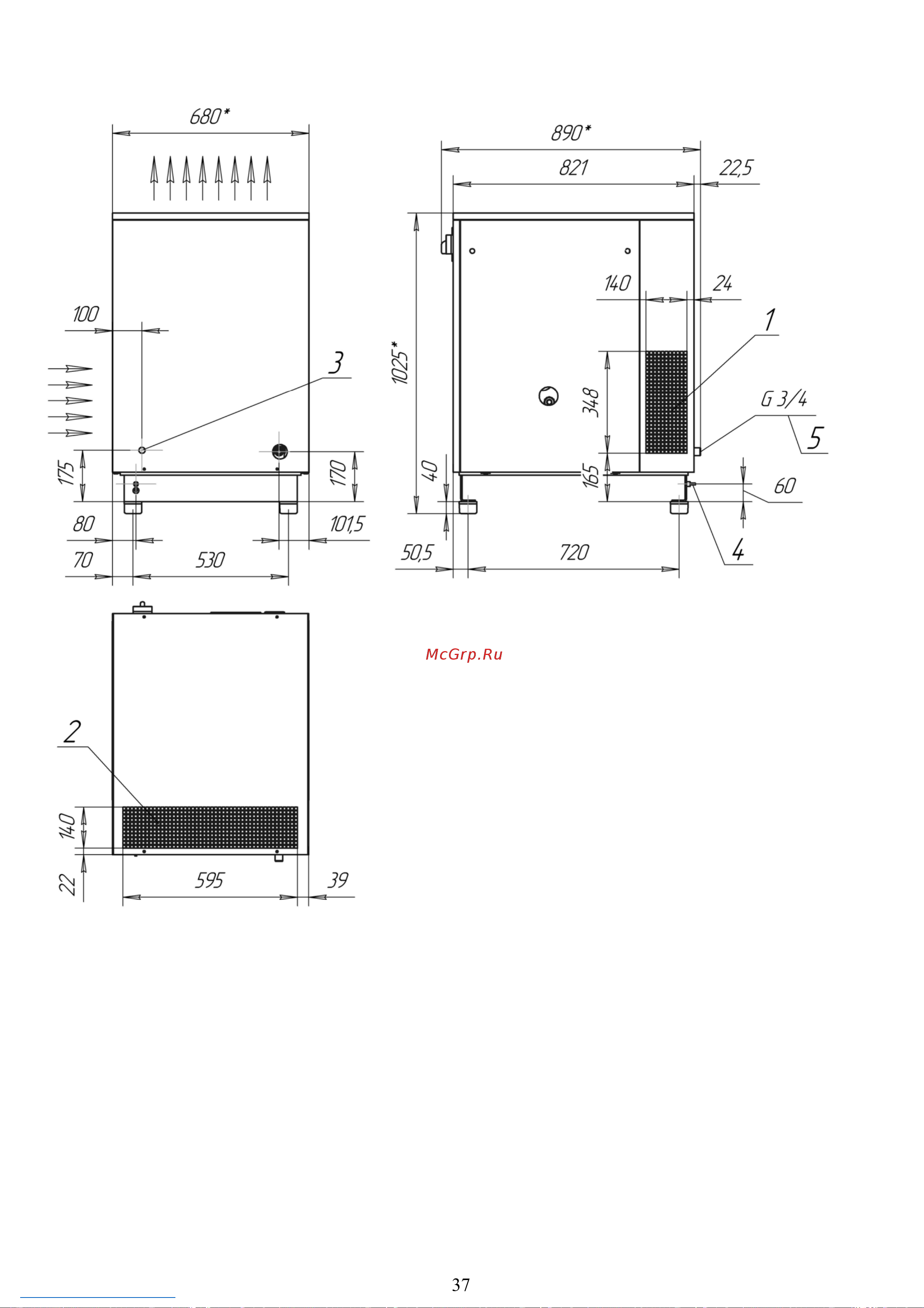

Рисунок А.1 – Присоединительные и установочные размеры компрессорной установки
ВК5Е-…, ВК7Е-…, ВК10Е-…
