+7 (800) 777-91-20 (звонок бесплатный)
info@remeza.group.ru ВК7Е-15-500Д
1
– забор воздуха;
2
– выброс теплого воздуха;
3
– кабель сетевой;
4
– болт заземления;
5
– выход сжатого воздуха.
Примечание: * Размеры для справок.

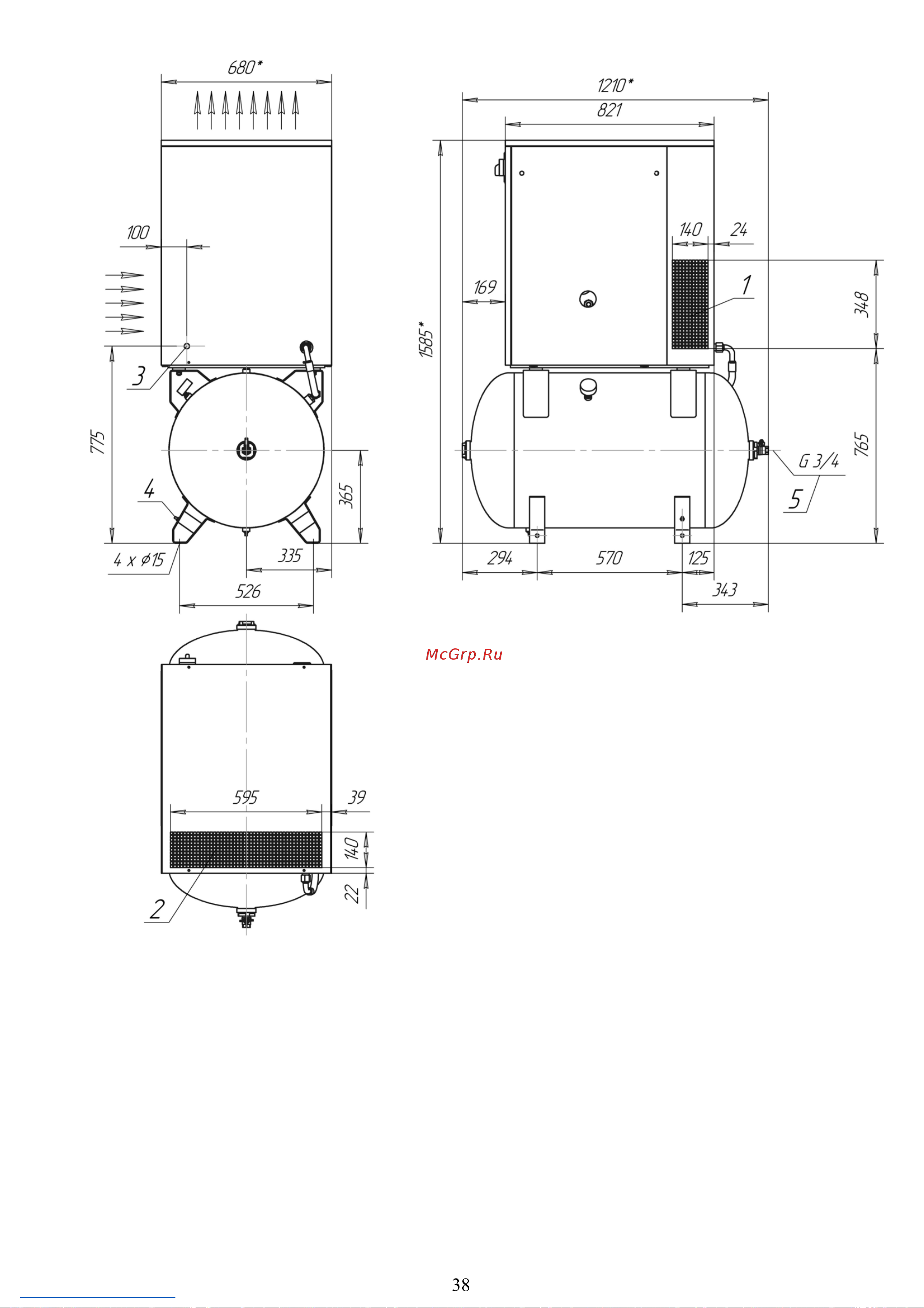

Рисунок А.2 – Присоединительные и установочные размеры компрессорной установки
ВК5Е-…-270, ВК7Е-…-270, ВК10Е-…-270
38
