+7 (800) 777-91-20 (звонок бесплатный)
info@remeza.group.ru ВК7Е-15-500Д
1
– забор воздуха;
2
– выброс теплого воздуха;
3
– кабель сетевой;
4
– болт заземления;
5
– выход сжатого воздуха;
к1, к2, к3 – шаровые краны осушителя воздуха.
Примечание – * Размеры для справок.

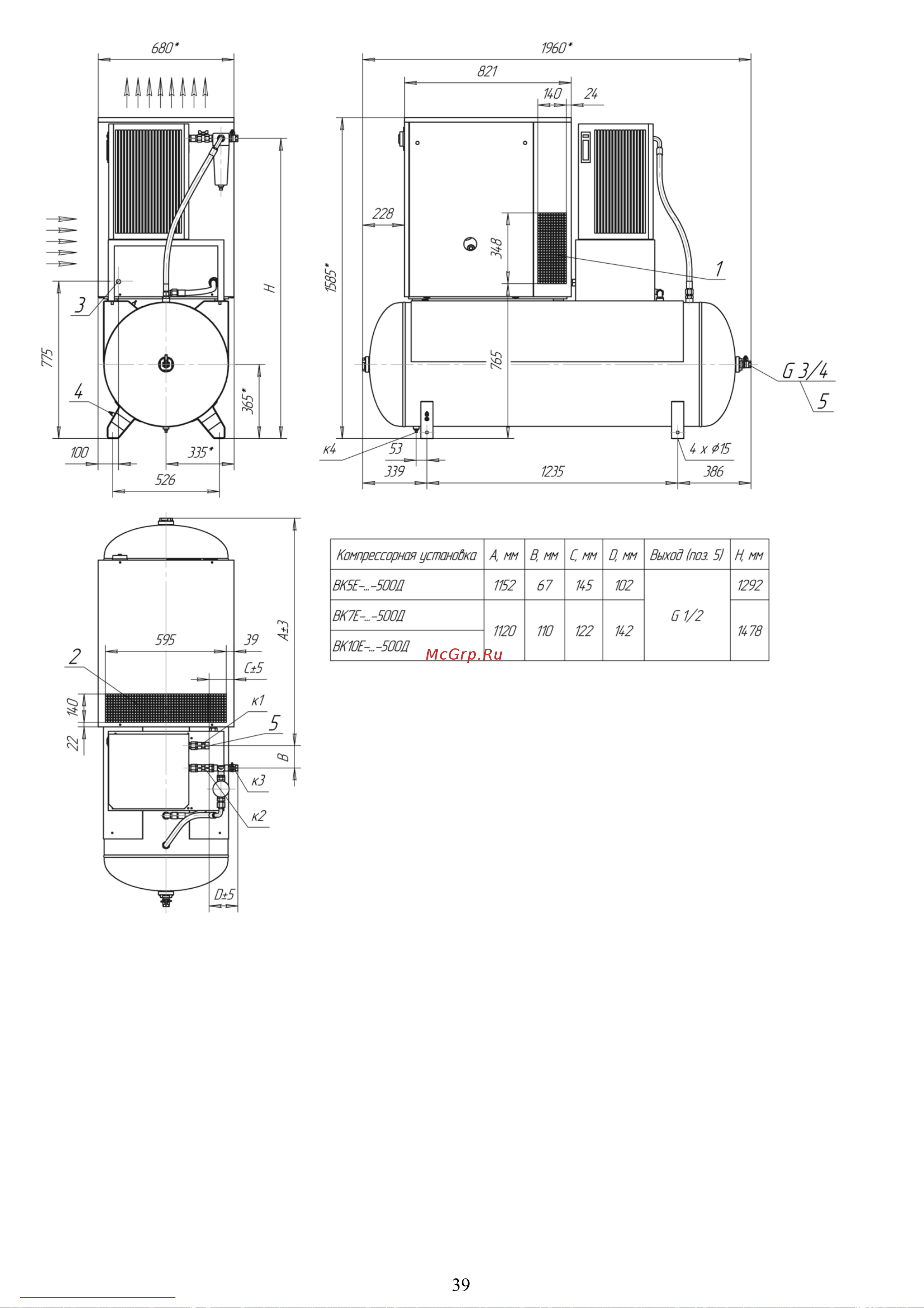

Рисунок А.3 – Присоединительные и установочные размеры компрессорной установки
ВК5Е-…-500(Д), ВК7Е-…-500(Д), ВК10Е-…-500(Д)
39
