Remeza ВК7Е-15-500Д [41/45] Приложение в
![Remeza ВК7Е-15-500Д [41/45] Приложение в](/views2/1912076/page41/bg29.png)
+7 (800) 777-91-20 (звонок бесплатный)
info@remeza.group.ru ВК7Е-15-500Д
Приложение В
Руководство пользователя контроллера AirMaster P1
1 Технические характеристики
Многофункциональный промышленный электронный блок управления (контроллер AirMaster P1) соот-
ветствует стандартам МЭК и предназначен для управления воздушными винтовыми компрессорами. Кон-
троллер выполнен в корпусе из алюминиевого сплава с антикоррозионным покрытием и полиэтиленовой
клавиатурой. Степень защиты - IP65 для фронтальных элементов, IP20 для остальных. Температура эксплу-
атации от 0 до +55°С при относительной влажности до 95% (без конденсации), температура хранения от -25
до +75°С. Коммутация входных и выходных сигналов осуществляется через контактные разъемы. Питание
контроллера – разъем Х01 - осуществляется от сети 24VAC ± 15% частотой 50…60 Гц, максимальный по-

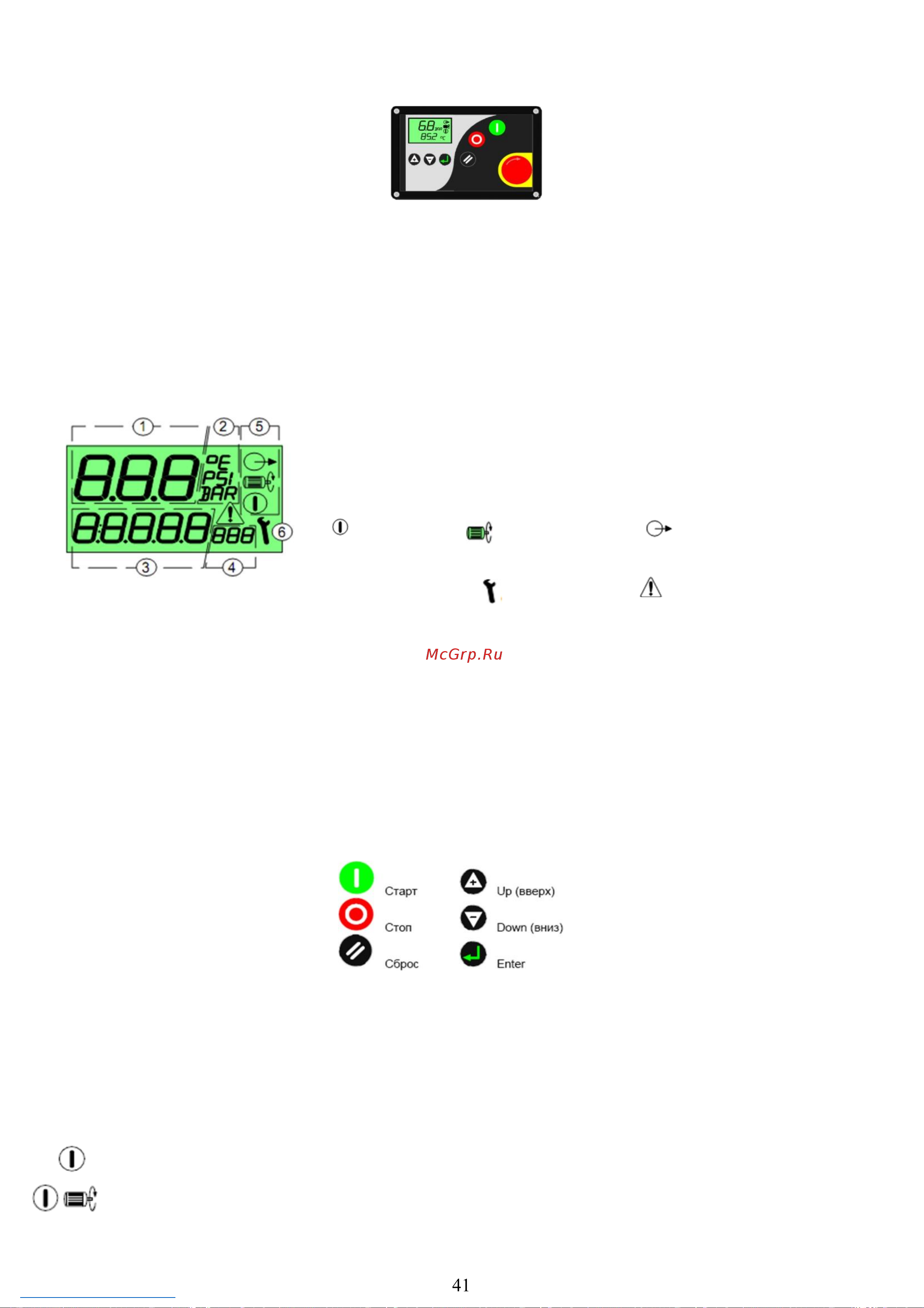

требляемый ток 1А. Отображение информации осуществляется с помощью жидкокристаллического дисплея
45 х 25мм с подсветкой:
1,2 - Давление воздуха на выходе компрессорной установки или
код параметра в режиме программирования.
3, 4 - Вспомогательное поле. По умолчанию отображается темпе-
ратура масляно - воздушной смеси. В режиме программирования –
значение параметра.
5 - Символы состояния компрессорной установки:
- ПУСК, - холостой ход, - загрузка
6. Вспомогатель- ные символы: - сервис,
- сигнал аварии.
В контроллере предусмотрена долговременная память для хранения оперативных данных: времени
наработки, значений счетчиков и состояний системы.
Коммутация входных и выходных сигналов осуществляется через зажимные соединения, располо-
женные на задней панели контроллера.
Входы: аналоговые - разъем Х02 контакты 1 и 2 - для подключения датчика давления, контакты 3 и
4 - для подключения датчика температуры; цифровые - разъем Х03 - вход 24VAC для контроля состояния:
кнопки аварийной остановки, тепловых реле защиты электродвигателя привода и вентилятора, реле кон-
троля фаз.
Выходы: разъем Х04 – R1 – релейный выход для управления электромагнитным клапаном загрузки
(до 4А реактивной нагрузки 24VAC); R2…R4 - релейные выходы для управления: линейным контактором,
контактором “звезда”, контактором "треугольник" (до 2А реактивной нагрузки 230VAC).
Управление контроллером осуществляется функциональными кнопками:
ВНИМАНИЕ! Контроллер выключает компрессор при прерывании питающего напряжения (отсутствии
одной или нескольких фаз) на время более 40 мс и при распознавании низкого напряжения (менее 19,8 VAC
в цепи питания контроллера).
2 Описание работы
При включении компрессорной установки на дисплее появляется индикация с указанием давления
на выходе компрессорной установки и температуры масляно – воздушной смеси в винтовой паре. Суще-
ствуют три рабочих режима компрессора, которые отображаются следующими символами статуса:
- режим «Ожидание» - двигатель выключен, при достижении давления пуска произойдёт
автоматический запуск установки, набор давления отсутствует;
- режим «Холостого хода» - двигатель включен, клапан управления обесточен, всасывающий
клапан закрыт; набор давления отсутствует. Таймер показывает обратный отсчёт времени в
секундах до перехода установки в режим «Ожидание». При падении давления до уровня дав-
ления пуска компрессорная установка перейдет в режим «Загрузка»,
41
