Контур смеси воздух-масло
Контур масла
Контур сжатого воздуха
12
5)
Блок контроля напряжения - защита от неправильного чередования и пропадания фаз;
6)
Тепловое реле защиты электродвигателя привода установки от перегрузок;
7)
Программируемый контроллер осуществляет контроль температуры масляно-воздушной
смеси (не ниже плюс 5 С, не выше плюс 97 С), давления сжатого воздуха и срабатывание защит
4, 5, 6.
При срабатывании защит 3, 4, …, 7 происходит отключение компрессорной установки с бло-
кировкой включения до устранения причины срабатывания. Также предусмотрена блокировка са-
мопроизвольного включения установки в случае восстановления напряжения питания после его
отключения.
5
1 3
2
6
15
14
13
10
11
4
16
Фильтр воздушный
Клапан всасывающий
Электроклапан управления
Манометр
Клапан минимального давления
Визуализатор возврата масла
Предохранительный клапан
Фильтр - маслоотделитель (сепаратор)
Маслосборник
Термостатический клапан
Радиатор
Электродвигатель
Фильтр масляный
Термодатчик
Винтовой блок
Датчик давления

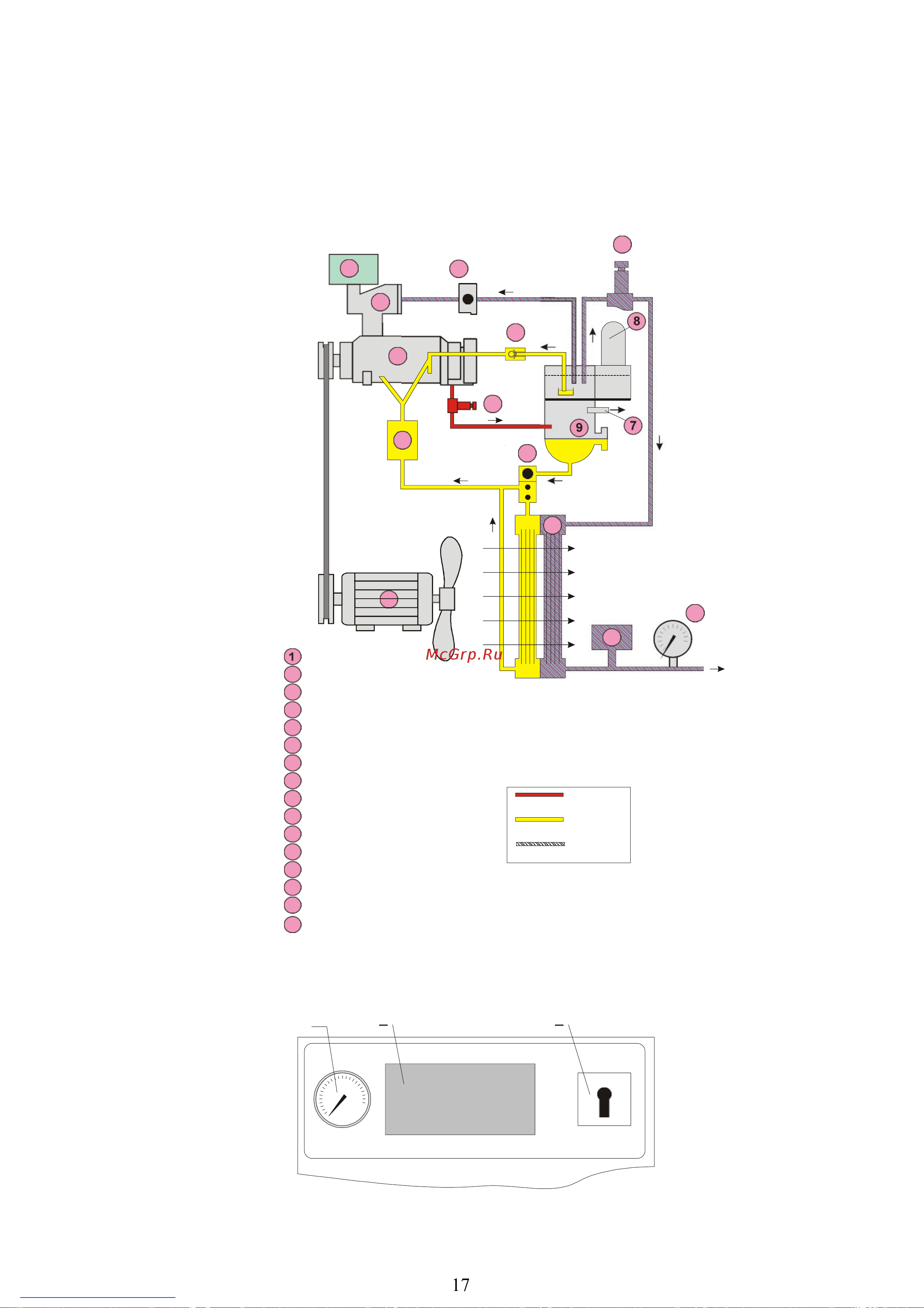

Рисунок 4 – Схема функциональная принципиальная компрессорных установок ВК5Е, ВК7Е,
ВК10Е
3
1 2
Рисунок 5
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
