+7 (800) 777-91-20 (звонок бесплатный)
info@remeza.group.ru ВК7Е-15-500Д
ВНИМАНИЕ: НЕОБХОДИМО ИСПОЛЬЗОВАТЬ ВЫСОКОКАЧЕСТВЕННОЕ МАСЛО ДЛЯ
ВИНТОВЫХ КОМПРЕССОРОВ – ВЯЗКОСТЬ 46 ССТ ПРИ 40 °С, ТОЧКА ТЕКУЧЕСТИ МИНУС
8…10 °С, ТОЧКА ВОСПЛАМЕНЯЕМОСТИ ВЫШЕ 200 °С.
ЗАПРЕЩАЕТСЯ СМЕШИВАТЬ МАСЛА РАЗНЫХ МАРОК. РЕКОМЕНДАЦИИ ПО ПРИ-
МЕНЕНИЮ МАСЕЛ СМ. В РАЗДЕЛЕ 3 НАСТОЯЩЕГО РУКОВОДСТВА.
ВНИМАНИЕ: В УСЛОВИЯХ ПОВЫШЕННОЙ ЗАПЫЛЕННОСТИ, ОПЕРАЦИИ ПО ТЕХ-
НИЧЕСКОМУ ОБСЛУЖИВАНИЮ ДОЛЖНЫ ПРОВОДИТЬСЯ С БОЛЬШЕЙ ЧАСТОТОЙ. В
ОСОБЕННОСТИ, СЛЕДУЕТ ЧАЩЕ ОЧИЩАТЬ РАДИАТОР И ПРОВОДИТЬ ЗАМЕНУ ФИЛЬ-
ТРА ВОЗДУШНОГО.
8.3.2
Кран удаления масла
Кран удаления масла расположен в нижней части маслосборника и предназначен для замены
масла в соответствии с периодичностью обслуживания. Через кран удаления масла осуществляется
слив конденсата (при необходимости). Все операции и действия с данным краном следует выпол-
нять при отсутствии давления внутри корпуса маслосборника и отключенной установке.
8.3.3
Маслозаливное отверстие
Маслозаливное отверстие находится непосредственно на корпусе маслосборника и закрыто
специальной пробкой (см. рисунок 6). Доступ к пробке маслозаливного отверстия разрешен только
при отсутствии избыточного давления внутри установки.

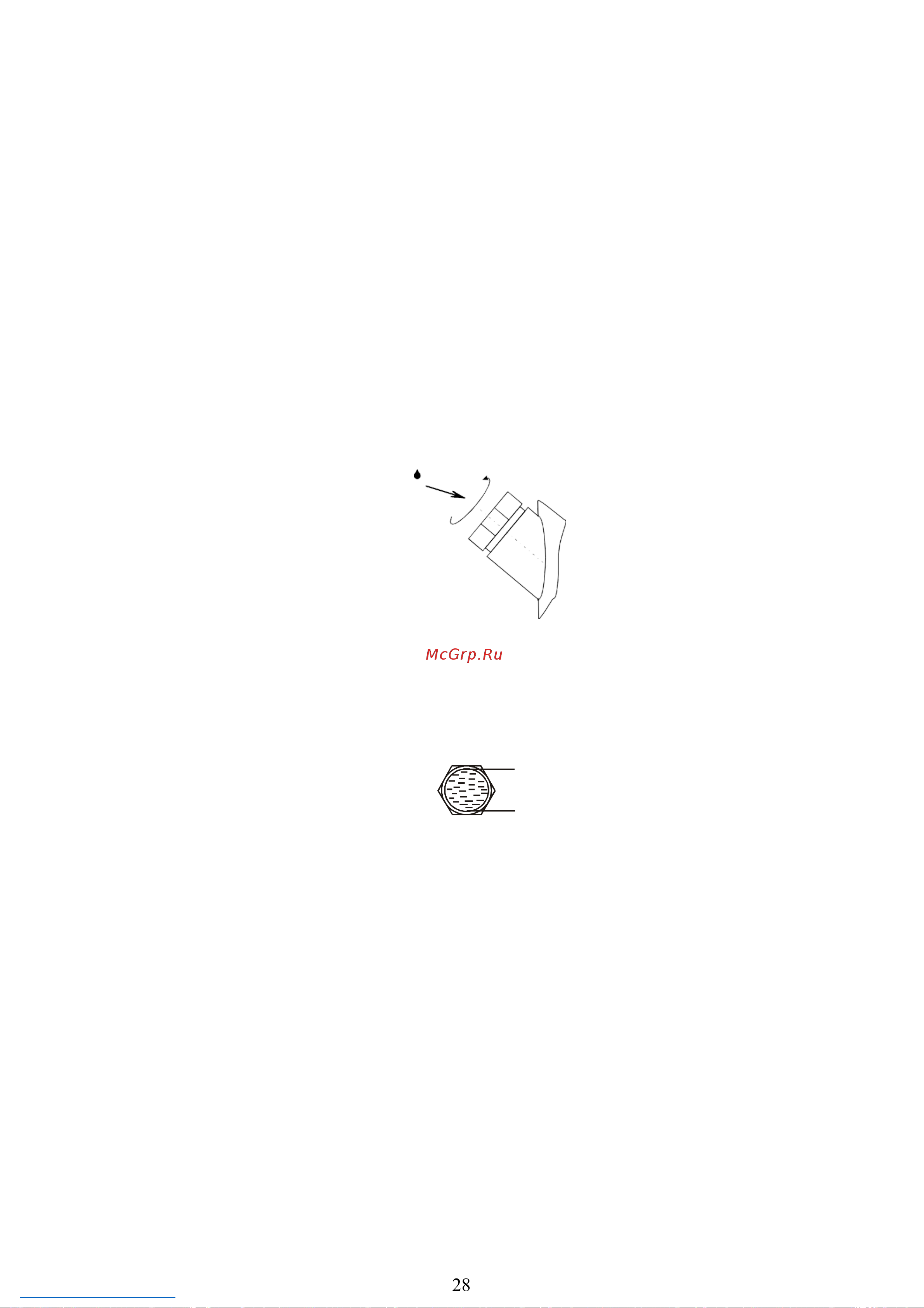

Рисунок 6
8.3.4
Уровень масла
Уровень масла контролируется визуально на холодной установке (см. рисунок 7). Макси-
мальный уровень масла – верхний срез смотрового окна (маслоуказателя), минимальный – нижний
срез.
MAX
MIN
Рисунок 7
8.3.5
Замена ремней
Для замены ремней необходимо:
а) снять защитное ограждение;
б) освободить (отвернуть на 1…2 оборота) 2 болта и 2 гайки, крепящие плиту с блоком вин-
товым;
в) с помощью винтов натяжителя равномерно переместить плиту с блоком винтовым вниз;
г) снять ремни;
д) протереть шкивы ветошью и установить новые ремни;
е) винтами натяжителя равномерно переместить плиту с блоком винтовым вверх до обеспе-
чения требуемого натяжения ремней;
ж) зафиксировать плиту, затянув болты и гайки;
з) установить на место ограждение.
8.3.6
Натяжение ремней
Натяжение ремней производится при помощи специального регулятора натяжения ремней в
соответствии с подпунктами а, б, е, ж, з пункта 8.3.5.
Передача мощности осуществляется ременной передачей за счет сил трения, возникающих в
месте контакта ремня и шкивов. Для нормального функционирования необходимо соблюдение
28
