+7 (800) 777-91-20 (звонок бесплатный)
info@remeza.group.ru ВК15Е-15-500Д
ВНИМАНИЕ: НЕОБХОДИМО ИСПОЛЬЗОВАТЬ ВЫСОКОКАЧЕСТВЕННОЕ МАСЛО
ДЛЯ ВИНТОВЫХ КОМПРЕССОРОВ – ВЯЗКОСТЬ 46 ССТ ПРИ 40 °С, ТОЧКА ТЕКУЧЕСТИ
МИНУС 8…10 °С, ТОЧКА ВОСПЛАМЕНЯЕМОСТИ ВЫШЕ 200 °С.
ЗАПРЕЩАЕТСЯ СМЕШИВАТЬ МАСЛА РАЗНЫХ МАРОК. РЕКОМЕНДАЦИИ ПО ПРИ-
МЕНЕНИЮ МАСЕЛ СМ. В РАЗДЕЛЕ 3 НАСТОЯЩЕГО РУКОВОДСТВА.
ВНИМАНИЕ: В УСЛОВИЯХ ПОВЫШЕННОЙ ЗАПЫЛЕННОСТИ, ОПЕРАЦИИ ПО ТЕХ-
НИЧЕСКОМУ ОБСЛУЖИВАНИЮ ДОЛЖНЫ ПРОВОДИТЬСЯ С БОЛЬШЕЙ ЧАСТОТОЙ. В
ОСОБЕННОСТИ, СЛЕДУЕТ ЧАЩЕ ОЧИЩАТЬ РАДИАТОР И ПРОВОДИТЬ ЗАМЕНУ ФИЛЬ-
ТРА ВОЗДУШНОГО.
8.3.2
Кран удаления масла
Кран удаления масла расположен в нижней части маслосборника и предназначен для замены
масла в соответствии с периодичностью обслуживания. Через кран удаления масла осуществляет-
ся слив конденсата (при необходимости). Все операции и действия с данным краном следует вы-
полнять при отсутствии давления внутри корпуса маслосборника и отключенной установке.
8.3.3

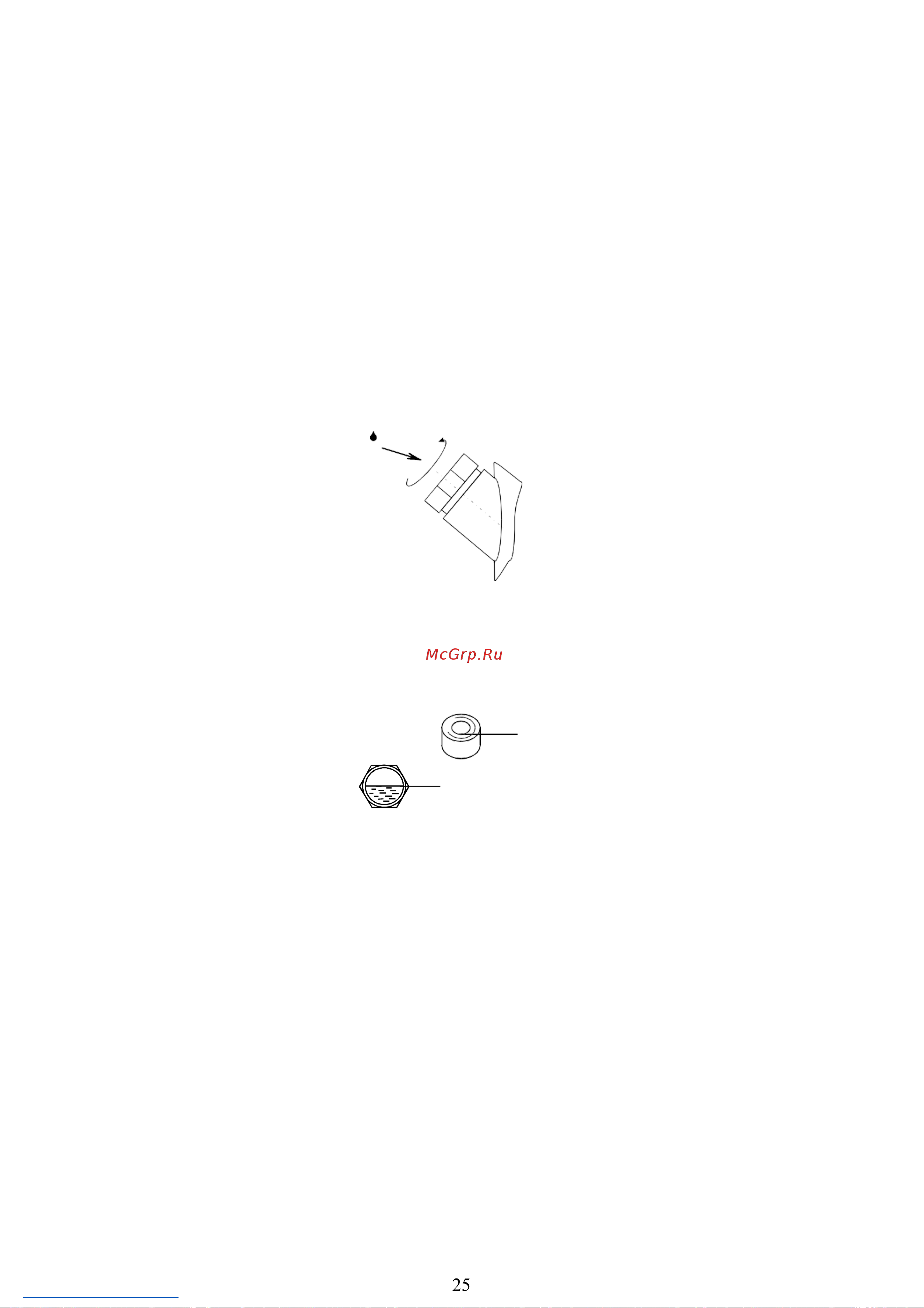

Маслозаливное отверстие
Маслозаливное отверстие находится непосредственно на корпусе маслосборника и закрыто
специальной пробкой (см. рисунок 7). Доступ к пробке маслозаливного отверстия разрешен только
при отсутствии избыточного давления внутри установки.
Рисунок 7
8.3.4
Уровень масла
Уровень масла контролируется визуально (см. рисунок 8). Максимальный уровень масла –
нижний срез заливной горловины, минимальный – середина смотрового окна (на холодной уста-
новке).
MAX
MIN
Рисунок 8
8.3.5
Замена ремней
Для замены ремней необходимо:
а) снять правую стенку установки и защитное ограждение;
б) освободить 4 болта, крепящих подставку блока винтового;
в) с помощью натяжителя переместить подставку блока винтового к электродвигателю;
г) снять ремни;
д) протереть шкивы ветошью и установить новые ремни;
е) регулятором натяжения переместить подставку блока винтового от электродвигателя до
обеспечения требуемого натяжения ремней;
ж) зафиксировать подставку блока винтового, затянув болты;
з) установить на место ограждение и стенку.
8.3.6
Натяжение ремней
Натяжение ремней производиться при помощи специального регулятора натяжения ремней в
соответствии с подпунктами а, б, е, ж, з пункта 8.3.5.
Передача мощности осуществляется ременной передачей за счет сил трения, возникающих в
месте контакта ремня и шкивов. Для нормального функционирования необходимо соблюдение
25
