Приложение В

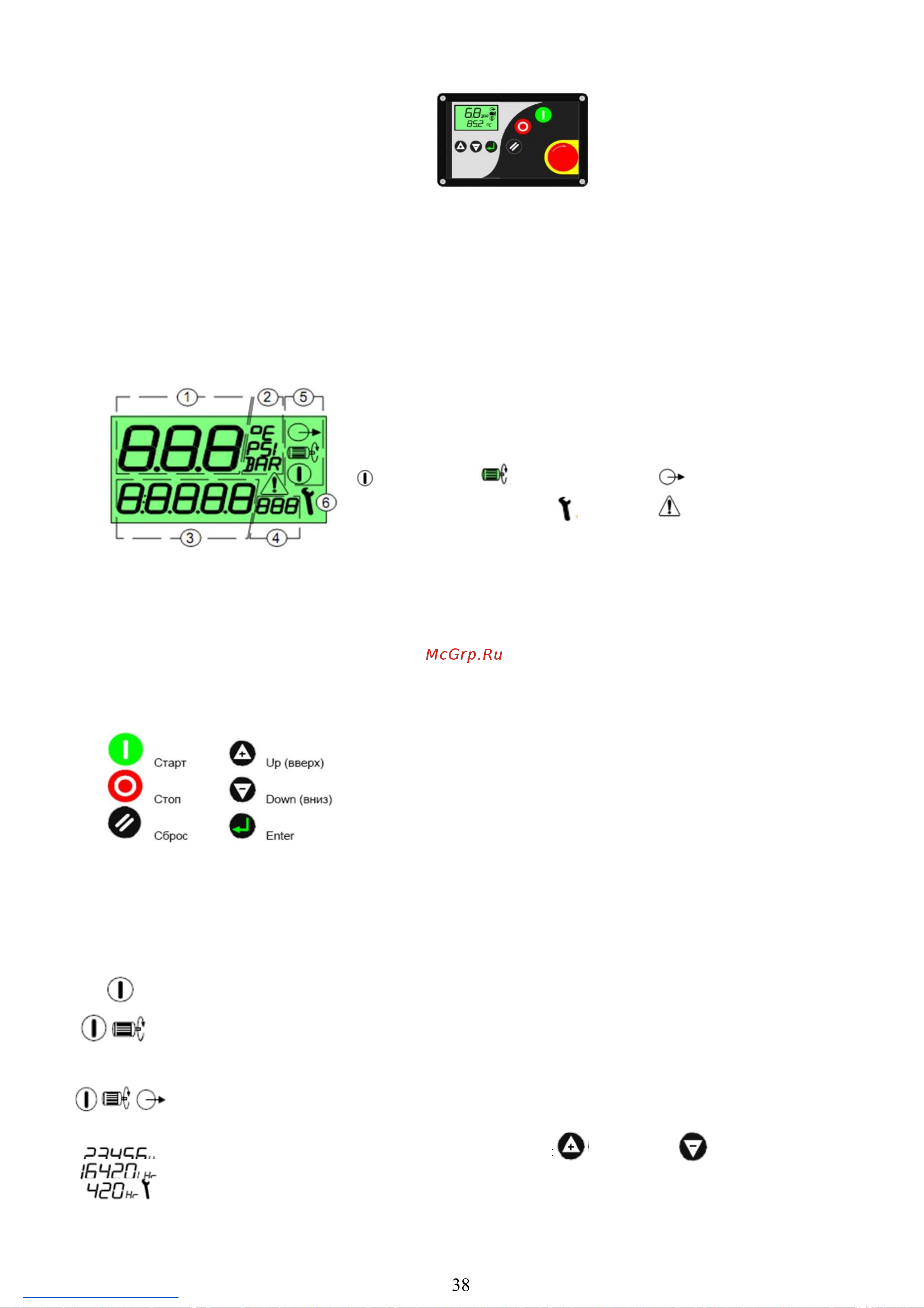

Руководство пользователя контроллера AirMaster P1
1 Технические характеристики
Многофункциональный промышленный электронный блок управления (контроллер AirMaster P1) соответствует
стандартам МЭК и предназначен для управления воздушными винтовыми компрессорами. Контроллер выполнен в кор-
пусе из алюминиевого сплава с антикоррозионным покрытием и полиэтиленовой клавиатурой. Степень защиты - IP65
для фронтальных элементов, IP20 для остальных. Температура эксплуатации от 0 до +55°С при относительной влаж-
ности до 95% (без конденсации), температура хранения от -25 до +75°С. Коммутация входных и выходных сигналов
осуществляется через контактные разъемы. Питание контроллера – разъем Х01 - осуществляется от сети 24VAC ± 15%
частотой 50…60 Гц, максимальный потребляемый ток 1А. Отображение информации осуществляется с помощью жид-
кокристаллического дисплея 45 х 25мм с подсветкой:
1, 2 - Давление воздуха на выходе компрессорной установки или код параметра
в режиме программирования.
3, 4 - Вспомогательное поле. По умолчанию отображается температура
масляно - воздушной смеси. В режиме программирования – значение па-
раметра.
5 - Символы состояния компрессорной установки:
- ПУСК, - холостой ход, - загрузка
6. Вспомогательные символы: - сервис, - сигнал аварии.
В контроллере предусмотрена долговременная память для хранения опера-
тивных данных: времени наработки, значений счетчиков и состояний системы.
Коммутация входных и выходных сигналов осуществляется через зажимные соединения, расположенные на задней
панели контроллера.
Входы: аналоговые - разъем Х02 контакты 1 и 2 - для подключения датчика давления, контакты 3 и 4 - для подключе-
ния датчика температуры; цифровые - разъем Х03 - вход 24VAC для контроля состояния: кнопки аварийной остановки,
тепловых реле защиты электродвигателя привода и вентилятора, реле контроля фаз.
Выходы: разъем Х04 – R1 – релейный выход для управления электромагнитным клапаном загрузки (до 4А реактивной
нагрузки 24VAC); R2…R4 - релейные выходы для управления: линейным контактором, контактором “звезда”, контакто-
ром "треугольник" (до 2А реактивной нагрузки 230VAC).
Управление контроллером осуществляется функциональными кнопками:
ВНИМАНИЕ! Контроллер выключает компрессор при прерывании питающего напряжения (отсутствии одной или не-
скольких фаз) на время более 40 мс и при распознавании низкого напряжения (менее 19,8 VAC в цепи питания контрол-
лера).
2 Описание работы
При включении компрессорной установки на дисплее появляется индикация с указанием давления на выходе компрес-
сорной установки и температуры масляно – воздушной смеси в винтовой паре. Существуют три рабочих режима ком-
прессора, которые отображаются следующими символами статуса:
- режим «Ожидание» - двигатель выключен, при достижении давления пуска произойдёт
автоматический запуск установки, набор давления отсутствует;
- режим «Холостого хода» - двигатель включен, клапан управления обесточен, всасывающий
клапан закрыт; набор давления отсутствует. Таймер показывает обратный отсчёт времени в секундах до
перехода установки в режим «Ожидание». При падении давления до уровня давления пуска компрес-
сорная установка перейдет в режим «Загрузка»,
- режим «Загрузка» - двигатель включен, клапан управления под напряжением, всасывающий клапан от-
крыт, идет набор давления в систему потребителя.
Чтобы выбрать другие параметры меню пользователя нажмите (вверх) или (вниз).
- общее время наработки компрессорной установки в часах;
- время работы в режиме «Загрузка» в часах;
- время работы до проведения ТО в часах (таймер считает общее время работы).
3 Программирование параметров контроллера
Для изменения параметров давления необходимо войти в режим программирования.
38
