info@remeza.group.ru ВК100Р-7,5 ВС
ТЕХНИЧЕСКОЕ ОПИСАНИЕ

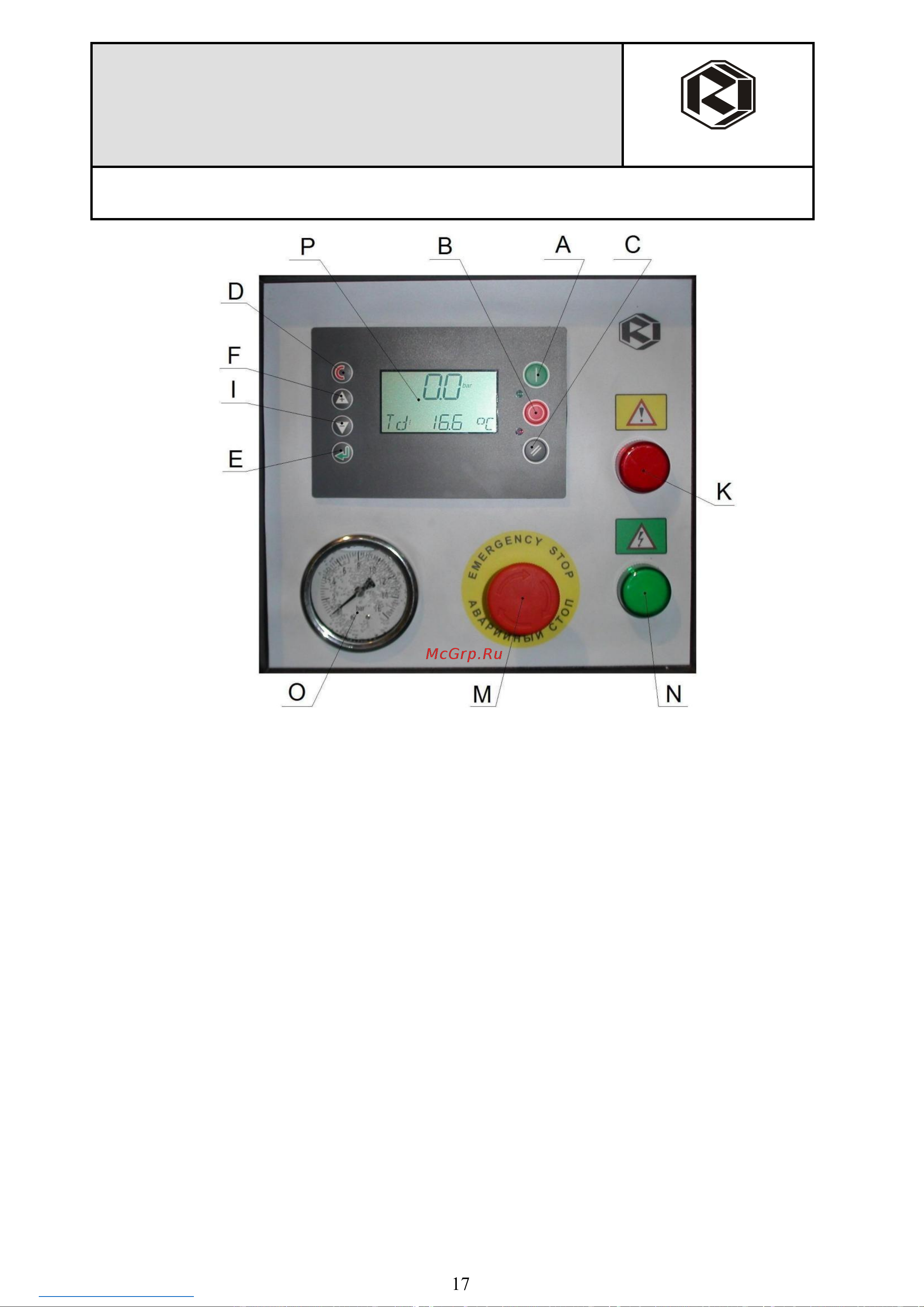

ПАНЕЛЬ УПРАВЛЕНИЯ AIRMASTER S1
A - кнопка "ПУСК" – вход в состояние ЗАПУСКА.
В - кнопка "СТОП" – выход из состояния ЗАПУСКА.
С - кнопка "СБРОС" – сброс и выход из неисправного состояния.
D - кнопка "ВЫХОД" – переход на один уровень назад.
Е - кнопка "ВВОД" – подтверждение выбора или изменение показателей.
I - кнопка "ПЛЮС/ВВЕРХ" – прокрутка меню вверх, увеличение показателей.
F - кнопка "МИНУС/ВНИЗ" – прокрутка меню вниз, уменьшение показателей.
K - лампа сигнальная "АВАРИЯ" (красного цвета) – индикация аварийного состояния ча-
стотного преобразователя.
N - лампа сигнальная "СЕТЬ" (зеленого цвета) – индикация подключения питания.
O - манометр – предназначен для контроля давления воздуха на выходе установки.
P - табло информационное – отображение информации о состоянии компрессора.
M - грибковая кнопка "АВАРИЙНЫЙ СТОП" – предназначена для аварийного отключе-
ния установки. При нажатии на кнопку L происходит мгновенный останов компрессора. Для разбло-
кирования необходимо повернуть красную кнопку на 1/2 оборота и отпустить, после чего возможен
перезапуск компрессора.
ВНИМАНИЕ: КНОПКОЙ "АВАРИЙНЫЙ СТОП" - ПОЛЬЗОВАТЬСЯ
ТОЛЬКО В ЭКСТРЕННЫХ СЛУЧАЯХ.
17
