Remeza ВК100Р-7.5ВС [20/62] Техническое описание
![Remeza ВК100Р-7.5ВС [20/62] Техническое описание](/views2/1912219/page20/bg14.png)
+7 (800) 777-91-20 (звонок бесплатный)
info@remeza.group.ru ВК100Р-7,5 ВС
9
7
10
8
4
5
1
2
3
6
ТЕХНИЧЕСКОЕ ОПИСАНИЕ

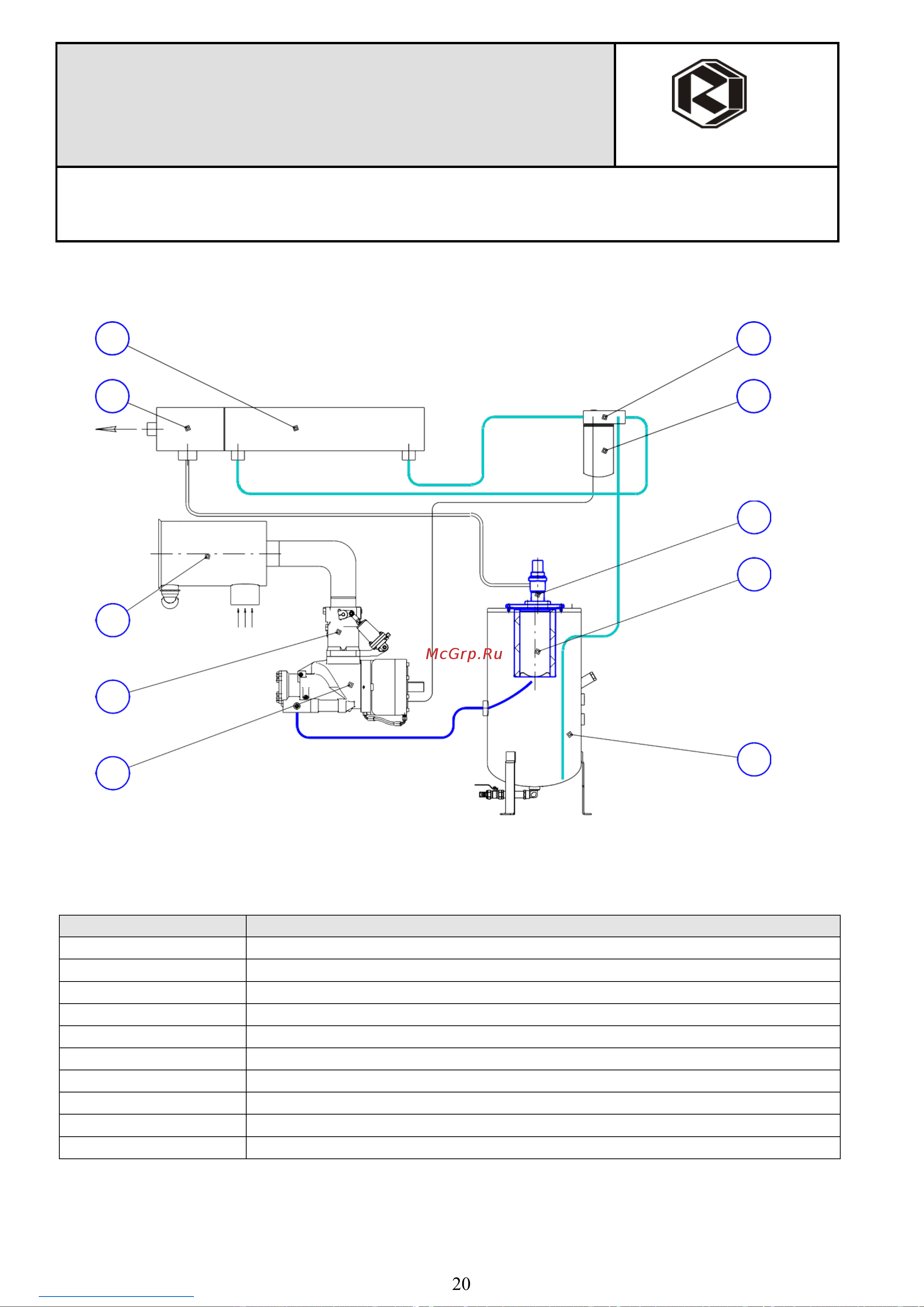

СХЕМА МАСЛЯНОГО И ВОЗДУШНОГО КОНТУРОВ
ПОЗИЦИЯ ОПИСАНИЕ
1 ФИЛЬТР
ВОЗДУШНЫЙ
2 КЛАПАН
ВСАСЫВАЮЩИЙ
3 БЛОК
ВИНТОВОЙ
4 КЛАПАН МИНИМАЛЬНОГО ДАВЛЕНИЯ
5 ФИЛЬТР-МАСЛООТДЕЛИТЕЛЬ (СЕПАРАТОР)
6 БАК МАСЛООТДЕЛИТЕЛЯ
7 ТЕРМОСТАТ
8 ФИЛЬТР
МАСЛЯНЫЙ
9 РАДИАТОР
МАСЛЯНЫЙ
10 РАДИАТОР
ВОЗДУШНЫЙ
20
