+7 (800) 777-91-20 (звонок бесплатный)
info@remeza.group.ru ВК100Р-7,5 ВС
ТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ

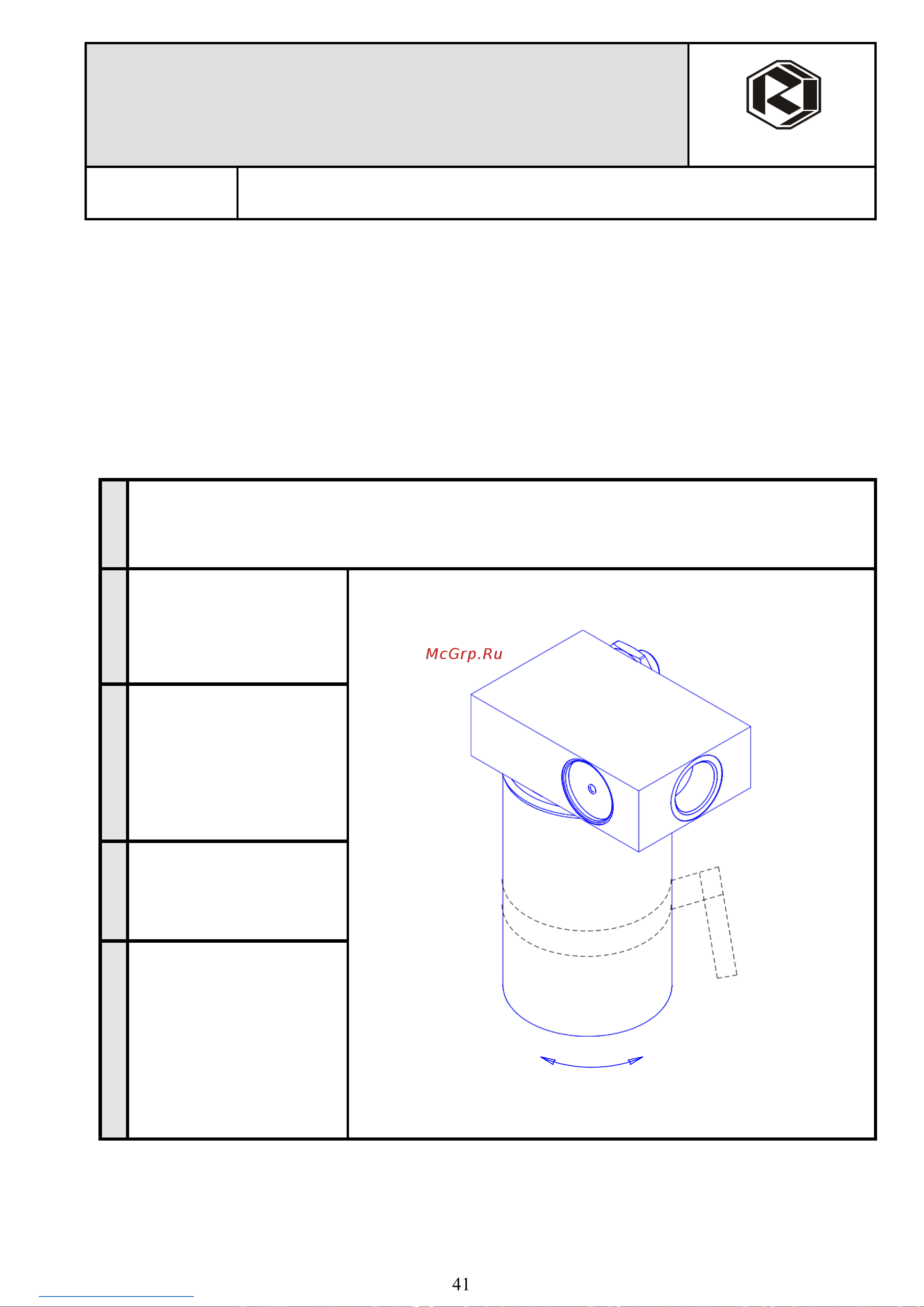

ОПЕРАЦИЯ:
ФИЛЬТР МАСЛЯНЫЙ
Масляный фильтр установлен перед винтовым компрессором. Фильтр должен быть
ЗАМЕНЕН первый раз через 500 часов и далее через каждые 4000 часов функционирования
(или один раз в год).
ВНИМАНИЕ: ЗАМЕНА МАСЛЯНОГО ФИЛЬТРА ДОЛЖНА ПРОИЗВО-
ДИТЬСЯ ТОЛЬКО ПОСЛЕ ПОЛНОГО ОПОРОЖНЕНИЯ МАСЛА ИЗ МАС-
ЛЯНОГО КОНТУРА.
Операции по обслуживанию:
1
-
Отключить машину с помощью выключателя на панели управления и главного рубильни-
ка.
-
Принять все необходимые меры от несанкционированного запуска.
-
Давление в системе компрессора снизить до атмосферного.
2
С помощью специального
гибкого накидного ключа
отвинтить масляный
фильтр и снять его.
3
Смазать уплотнительную
прокладку нового филь-
тра и заполнить фильтр
тем же компрессорным
маслом.
4
Завинтить новый фильтр
в корпус термостата.
5
Затянуть фильтр соответ-
ствующим ключом
41
