+7 (800) 777-91-20 (звонок бесплатный)
info@remeza.group.ru ВК100Р-7,5 ВС
ВНИМАНИЕ! ВАША УСТАНОВКА ОБОРУДОВАНА МИКРОПРОЦЕССОРНЫМ КОН-
ТРОЛЛЕРОМ, ОБЕСПЕЧИВАЮЩИМ КОНТРОЛЬ И ОТОБРАЖЕНИЕ ВСЕЙ ТЕХНИЧЕ-
СКОЙ ИНФОРМАЦИИ: О РАБОТЕ КОМПРЕСССОРА, НЕОБХОДИМОСТИ ТЕХНИЧЕ-
СКОГО ОБСЛУЖИВАНИЯ И АВАРИЙНЫХ СИТУАЦИЯХ.
ВНИМАНИЕ! ДЛЯ ПОПОЛНЕНИЯ И ЗАМЕНЫ СМАЗКИ ПОДШИПНИКОВ ЭЛЕКТРО-
ДВИГАТЕЛЯ НЕОБХОДИМО ПРИМЕНЯТЬ СМАЗКУ (НАИМЕНОВАНИЕ, КОЛИЧЕ-
СТВО И ПЕРИОДИЧНОСТЬ ПОПОЛНЕНИЯ - СМ. УКАЗАНИЯ В ИНСТРУКЦИИ НА
ЭЛЕКТРОДВИГАТЕЛЬ).
ВНИМАНИЕ! ОТВОД КОНДЕНСАТА ИЗ ФИЛЬТРА-ВЛАГООТДЕЛИТЕЛЯ ОСУ-
ЩЕСТВЛЯЕТСЯ ПРИ ПОМОЩИ АВТОМАТИЧЕСКОГО КОНДЕНСАТООТВОДЧИКА.
Декларация о соответствии:
Регистрационный номер: ЕАЭС N RU Д-BY.АВ24.В.03188
Дата регистрации – 11.04.2017г.
Действительна до – 10.04.2022г.
Декларация о соответствии:
Регистрационный номер: ЕАЭС N RU Д-BY.АЖ26.В.00803/18
Дата регистрации – 06.11.2018г.
Действительна до – 05.11.2023г.
ВНИМАНИЕ! ВКЛЮЧЕНИЕ УСТАНОВКИ КОМПРЕССОРНОЙ С УСТАНОВЛЕН-
НЫМИ (НЕ ОСЛАБЛЕННЫМИ) ТРАСПОРТИРОВОЧНЫМИ ШПИЛЬКАМИ НА ТРУ-
БЕ НАГНЕТАНИЯ КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ!

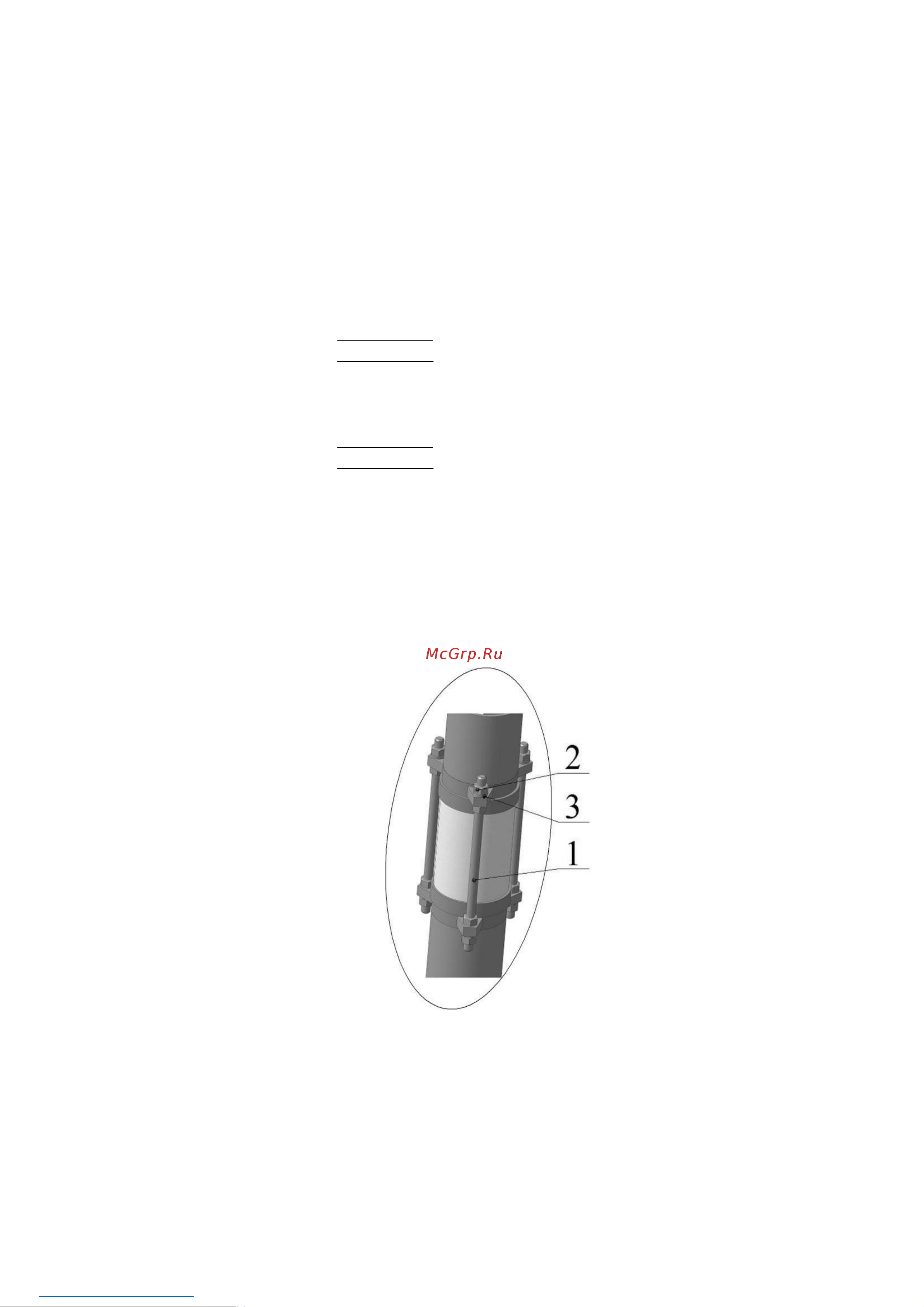

Перед включением установки компрессорной шпильки транспортировочные поз. 1,
установленные на трубе нагнетания, должны быть демонтированы (либо ослаблены).
Для этого необходимо открутить гайки поз. 2 и снять шайбы поз. 3.
При транспортировании установки компрессорной шпильки транспортировочные
должны быть установлены (зажаты) на трубе нагнетания.
