info@remeza.group.ru ВК100Р-7,5 ВС
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
БЛОК ВИНТОВОЙ
Блок винтовой состоит из чугунного корпуса, внутри которого вращаются роторы (вин-
тового типа), установленные на соответствующих подшипниках, способных выдерживать
радиальные и осевые нагрузки, возникающие в процессе сжатия воздуха.
Герметичность между профилями винтов и отвод тепла, образующегося в процессе
сжатия обеспечиваются впрыском в полость сжатия достаточного количества масла. Масло
имеет специальные свойства и предназначено для роторных компрессоров. Рекомендуемые
марки масла смотри главу "ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ. РЕКОМЕНДУЕМЫЕ
МАСЛА".

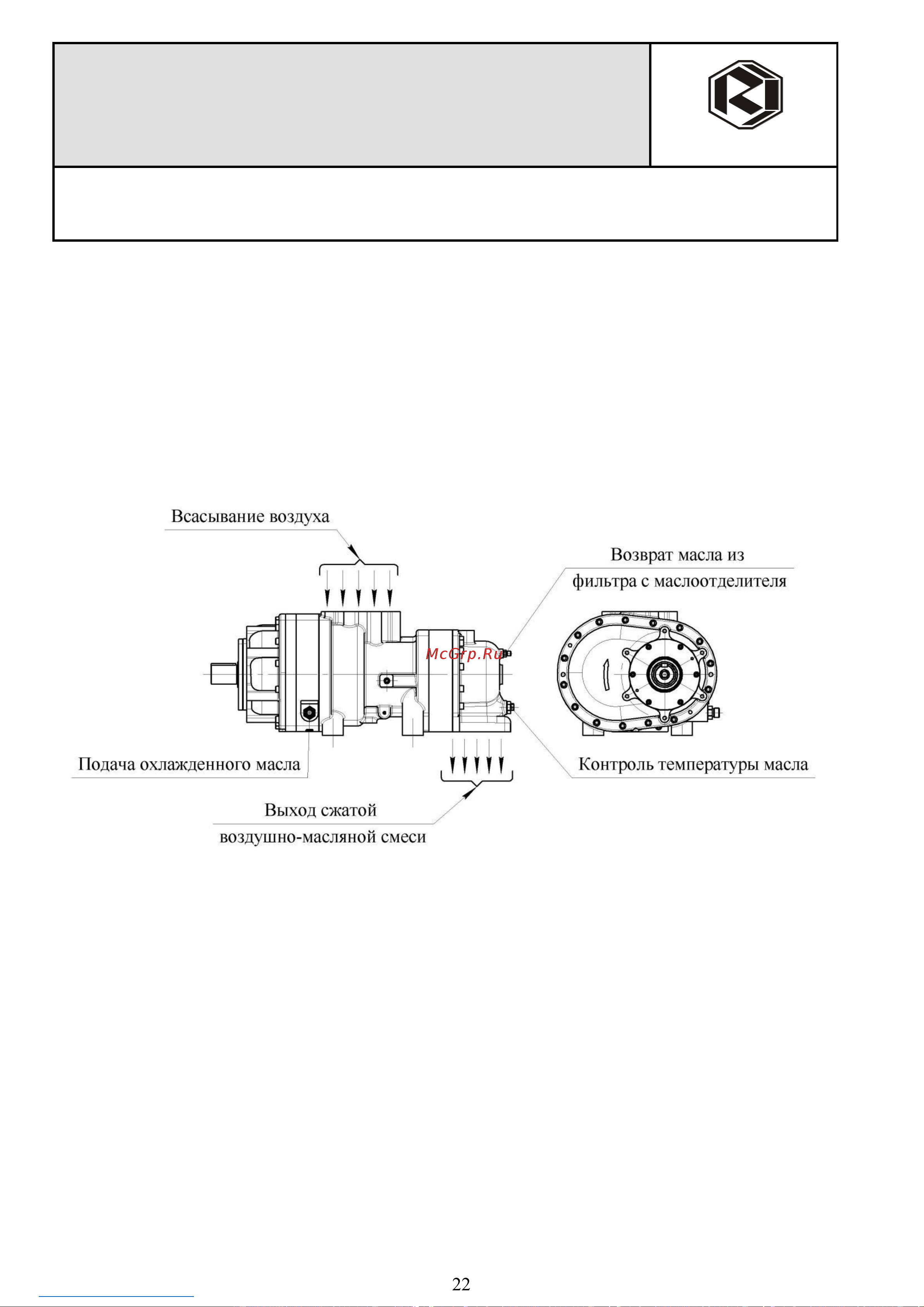

Общий вид блока винтового SCA20DR:
ВНИМАНИЕ: НАПРАВЛЕНИЕ ВРАЩЕНИЯ ВАЛА ВИНТОВОЙ ГРУППЫ
УКАЗЫВАЕТ СТРЕЛКА, РАСПОЛОЖЕННАЯ НА ВИНТОВОМ БЛОКЕ СО
СТОРОНЫ ТОРЦА ВАЛА.
