Viteco Векса-120-М [2/8] Рисунок а высотная схема установки очистки ливневых талых и производственных сточных вод векса 120

Векса, Векса-М Ш.012.000 РЭ

Условные обозначения:

1, 2, 6 - колодец смотровой узловой КС-У;

4 - колодец смотровой поворотный КС-П;

5 - блок БВ установки «Векса-120»;

8 - колодец для отбора проб КС-ОП;

Н - глубина залегания подводящего трубопровода;

- направление потока загрязнённого стока;

- направление потока очищенного стока

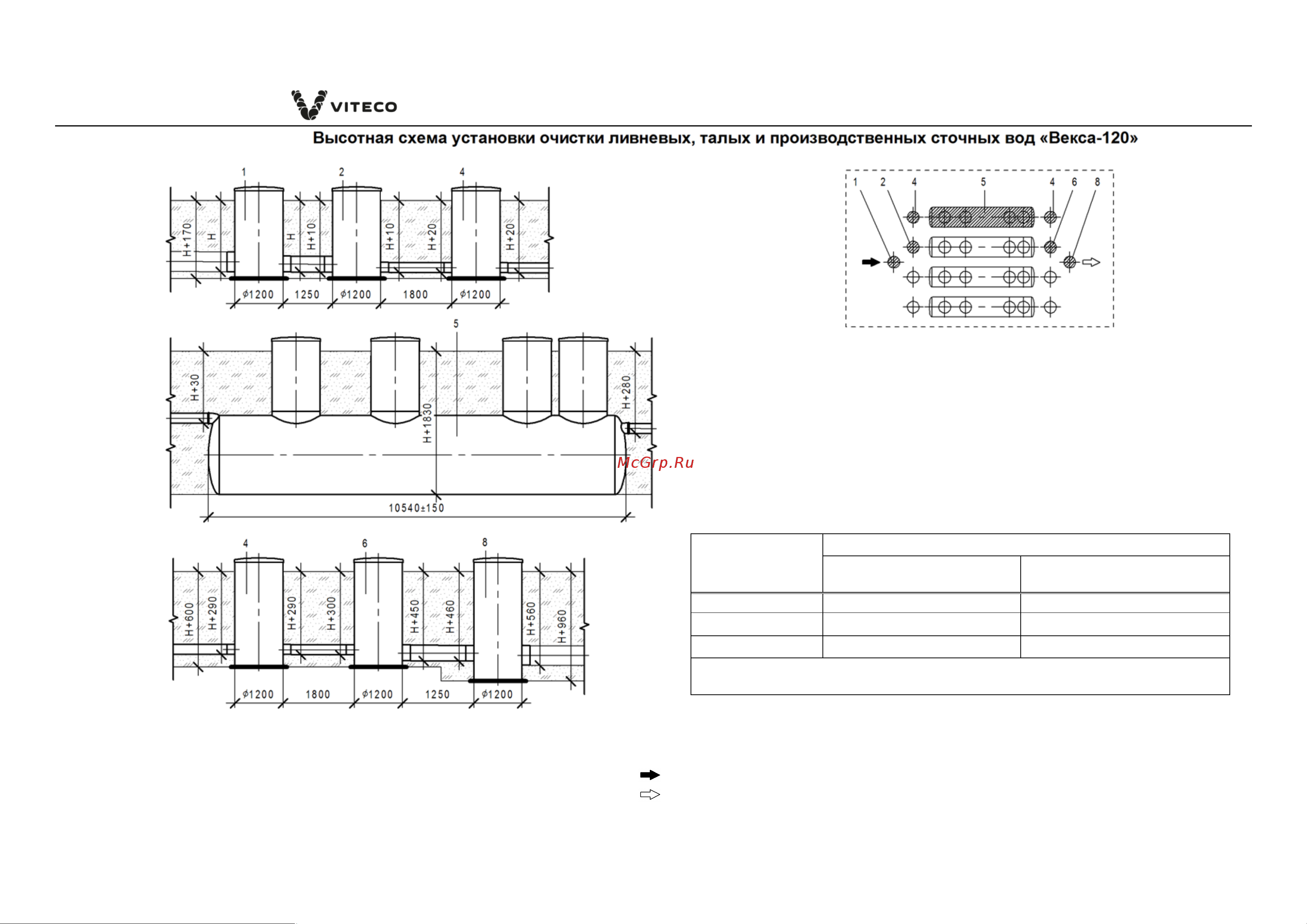

Рисунок А.2 – Высотная схема установки очистки ливневых, талых и производственных сточных вод «Векса-120»

Н, мм*

Исполнение установки Векса, Векса-М

стеклопластиковый люк

«газон», (Н от 400 мм)

чугунный люк «нагрузка»,

(Н от 1500 мм)

1800-2500

Стандартное**

Усиленное***

2500-3200

Усиленное***

3200-4000

Двойное усиление***

** прайс-лист;

*** уточнить стоимость при заказе.
