Viteco Векса-120-М [5/8] Рисунок а монтаж блоков бв установки векса 120 на железобетонную плиту

Векса, Векса-М Ш.012.000 РЭ

Условные обозначения:

1 – патрубок входной;

2 – колодец технический с пластиковым люком;

3 – корпус блока БВ установки «Векса-120»;

4 – стропа с талрепами (входит в монтажный комплект);

5 – песок уплотнённый;

6 – патрубок выходной;

7 – фундаментная железобетонная плита;

8 – закладная деталь;

(*) – размеры уточняются по проекту;

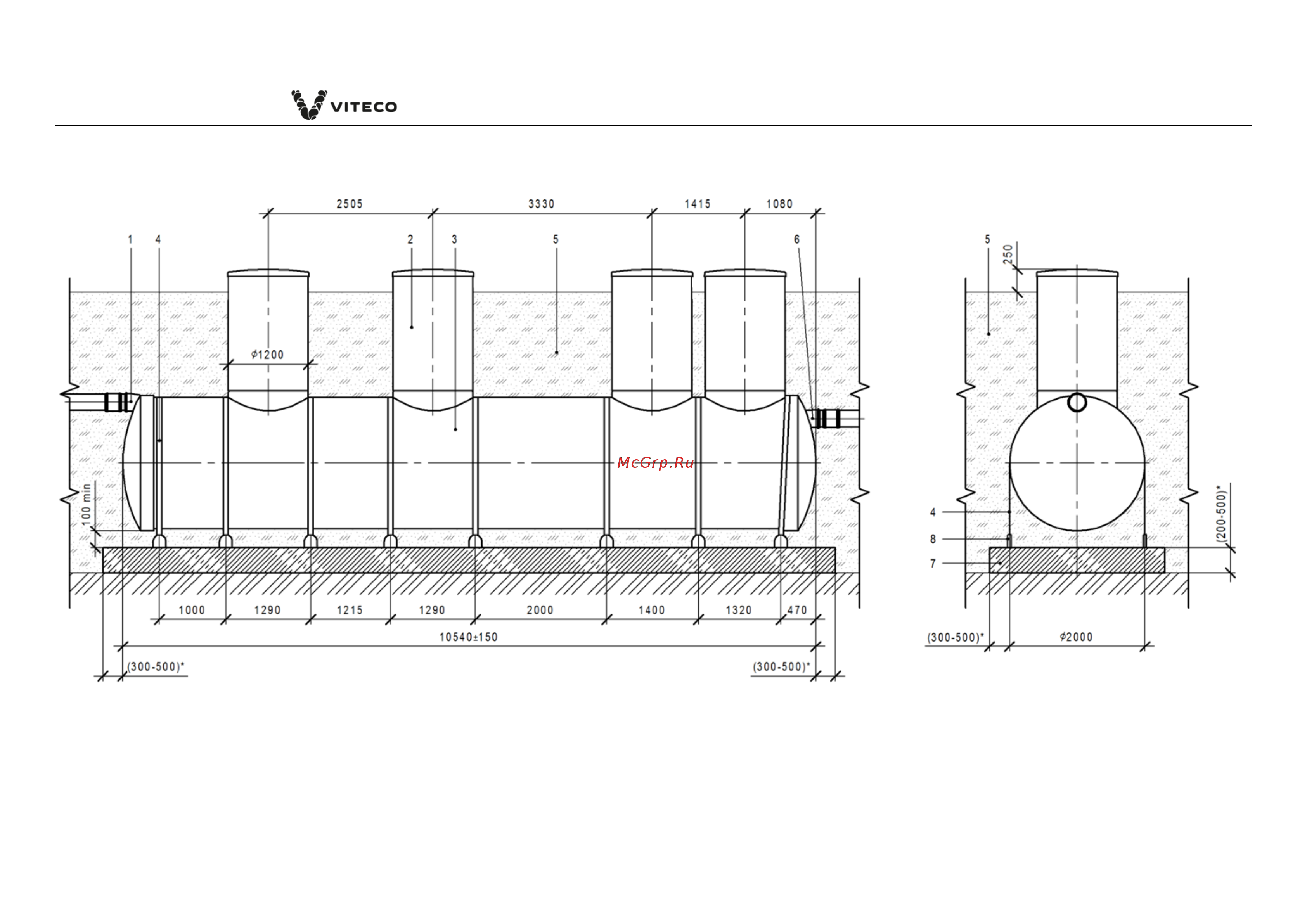

Рисунок А.5 – Монтаж блоков БВ установки «Векса-120» на железобетонную плиту
