Векса, Векса-М Ш.012.000 РЭ
35
Условные обозначения:
1 - колодец смотровой;
2 - патрубок колодца смотрового;
3 - муфта ремонтная надвижная;
4 - труба соединительная;
5 - труба соединительная;
6 - патрубок блока БВ
установки «Векса-120»;
7 - блок БВ установки «Векса-12
Спецификация трубопроводов:
Наименование
Диаметр, мм
Длина, мм
Количество, шт.
Труба гладкая
400
830
2
830
2
250
1450
4
630
4
580
4
270
8
Муфта ремонтная
надвижная
400
--
8
250
--
24

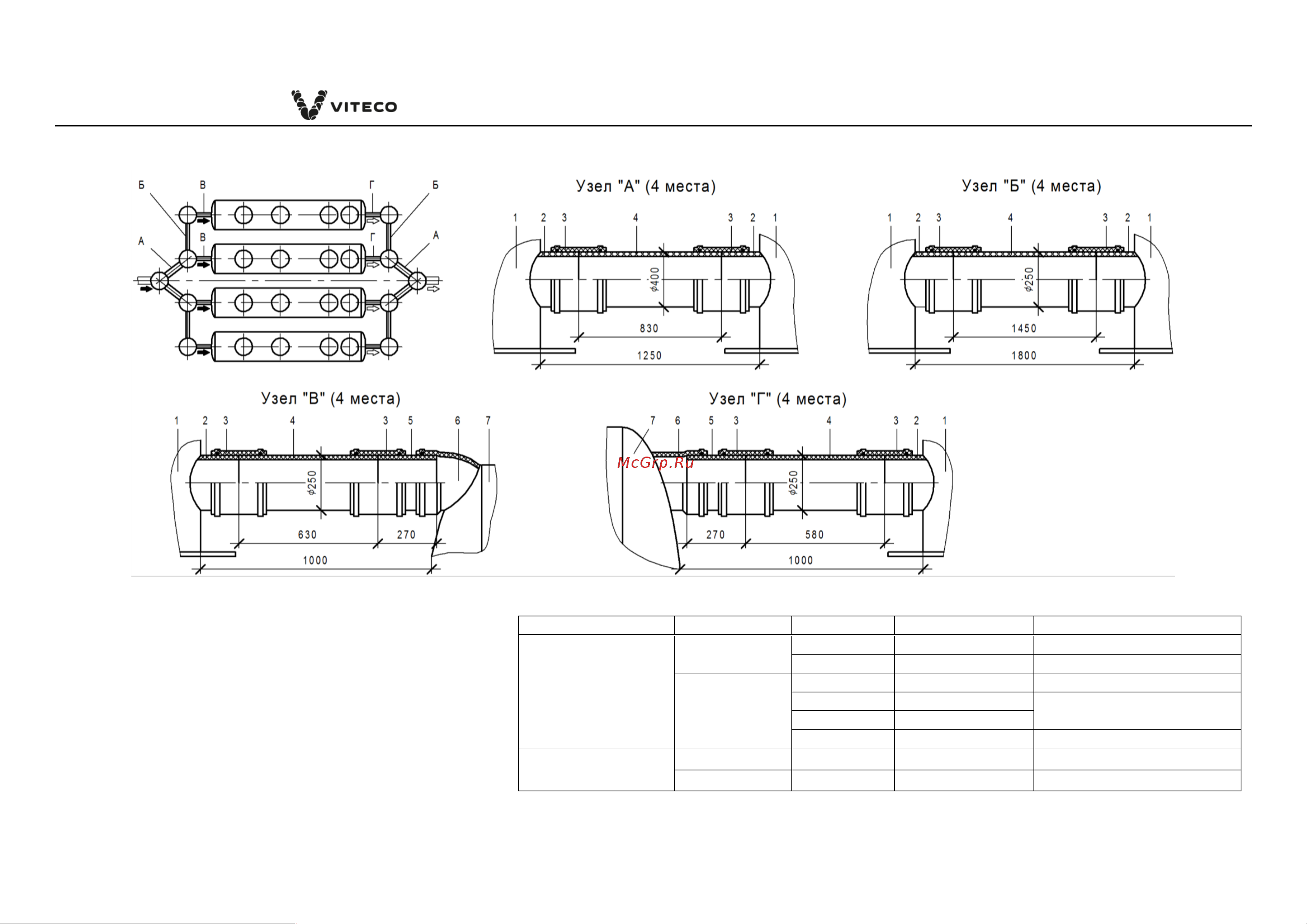

Рисунок А.3 – Схема соединения оборудования установки «Векса-12
