114 Версия 1.2
5.2 Проверка уровня масла
Проверка уровня масла является ежедневной процедурой. Перед проверкой выключите
компрессор.
Уровень масла проверяется через смотровой глазок (1), расположенный непосредственно
на баке-сепараторе. Масло должно визуально просматриваться в глазке. Если уровень
масла ниже и его не видно, долить до середины глазка.
Если эксплуатация проходит в загрязнённых или пыльных условиях, и возникают трудности
рассмотреть уровень масла через окно в панели, допускается снять переднюю панель и про-
вести проверку непосредственно на баке-сепараторе.
Запрещается использовать при проверке уровня масла источники света с открытым
пламенем.
1

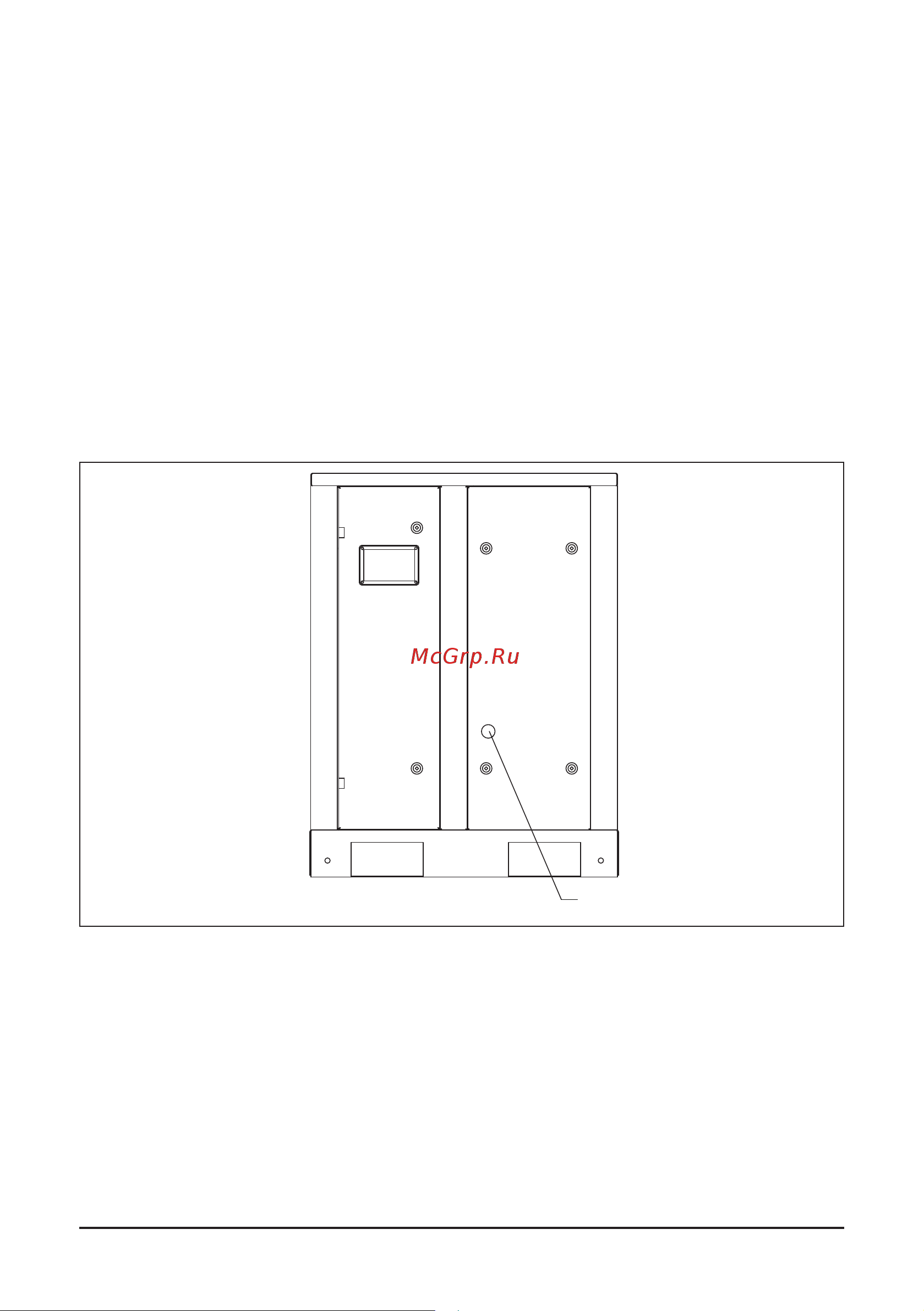

Рис. 5.2 Проверка уровня масла
