5.4 Austausch des Öls und der Öllter
21

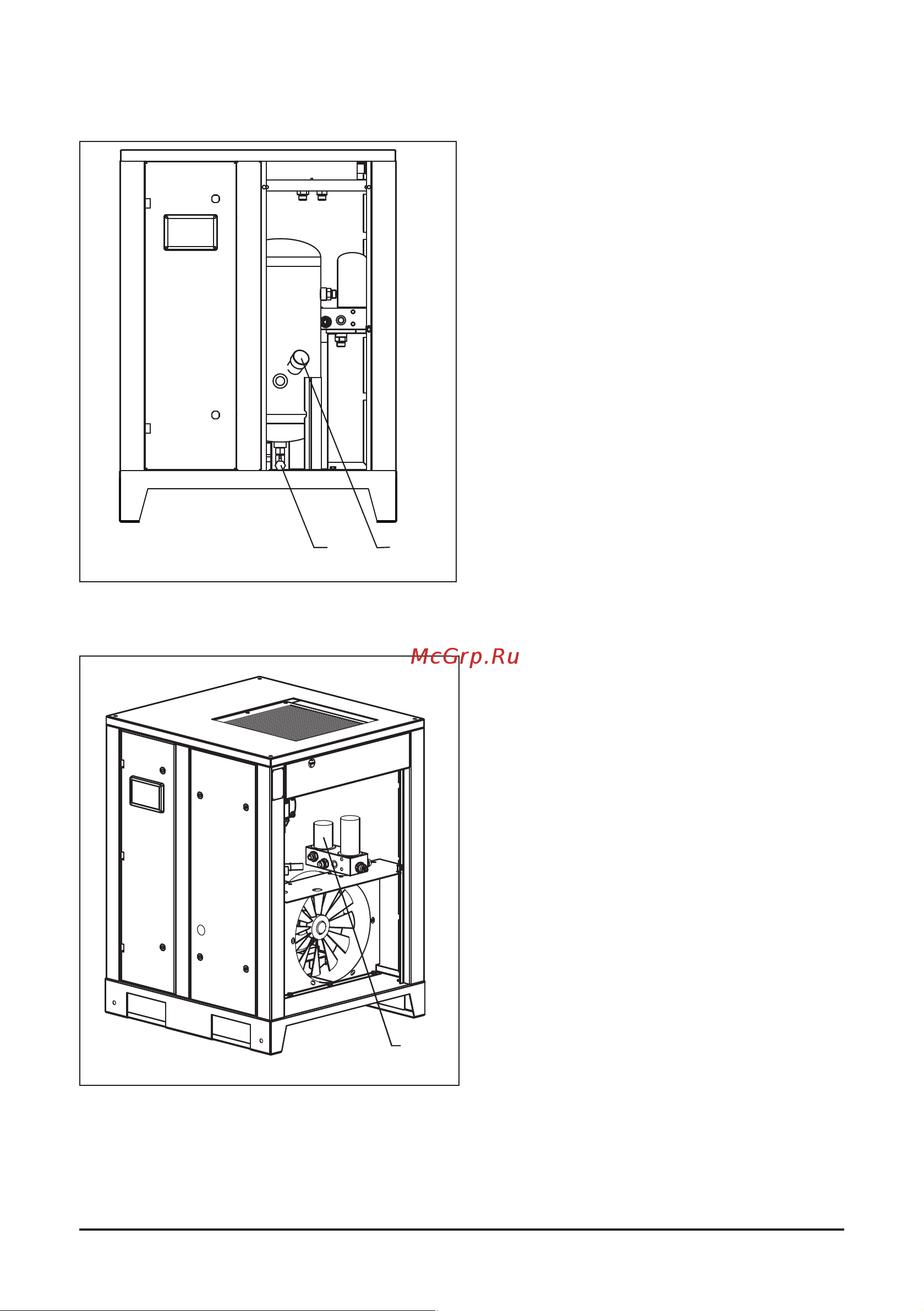

Bild 5.4.1 Austausch des Öls
1
Bild 5.4.2 Austausch des Öllters
Öffnen Sie das Frontpanel und drehen Sie
denStopfen des Einfüllstutzen (2) eine Um-
drehung im Uhrzeigersinn um das System
zu entlüften. Jetzt können Sie den Stop-
fen entfernen. Des weiteren müssen Sie
den Stopfen des Ablassventils (1) im Bo-
den des Luft-/Ölabscheidetank entfernen.
Lassen Sie das Öl in ein
separates Behält-
niss ab, nachdem Sie das Ablassventil ge-
öffnet haben. Befüllen Sie nun den Luft-/
Ölabscheidetank erneut, bis der Ölstands-
anzeiger mittig im Sichtglas mit Öl gefüllt
ist. Befestigen Sie die Stopfen wieder an
ihren ursprünglichen Positionen.
Öffnen Sie das rechte Seitenpanel. Entfer-
nen Sie den Öllter (1) mithilfe eines Öll-
terschraubenschlüssels. Lassen Sie das Öl
in ein separates Behältniss ab und reinigen
Sie den Filtersitz. Jetzt kann das Gewinde
des neuen Filters geölt und per Hand ein-
geschraubt werden. Starten Sie den Kom-
pressor, dann stoppen Sie ihn, und lassen
ihn für mehrere Minuten im Leerlauf laufen,
damit das Öl zirkulieren und die Luft aus
dem System entfernt werden kann. Warten
Sie bitte, bis sich das Öl in den Leitungen
gesetzt, und sich der innere Druck regu-
liert hat. Wenn nötig, schrauben Sie den
Einfüllstopfen auf und befüllen Sie bis der
Ölstandsanzeiger mittig im Sichtglas mit Öl
gefüllt ist. Befestigen Sie den Stopfen wie-
der an seiner ursprünglichen Positionen.
