Comprag F1508 [78/120] Austausch des luft öl sepparators

78 Version 1.2

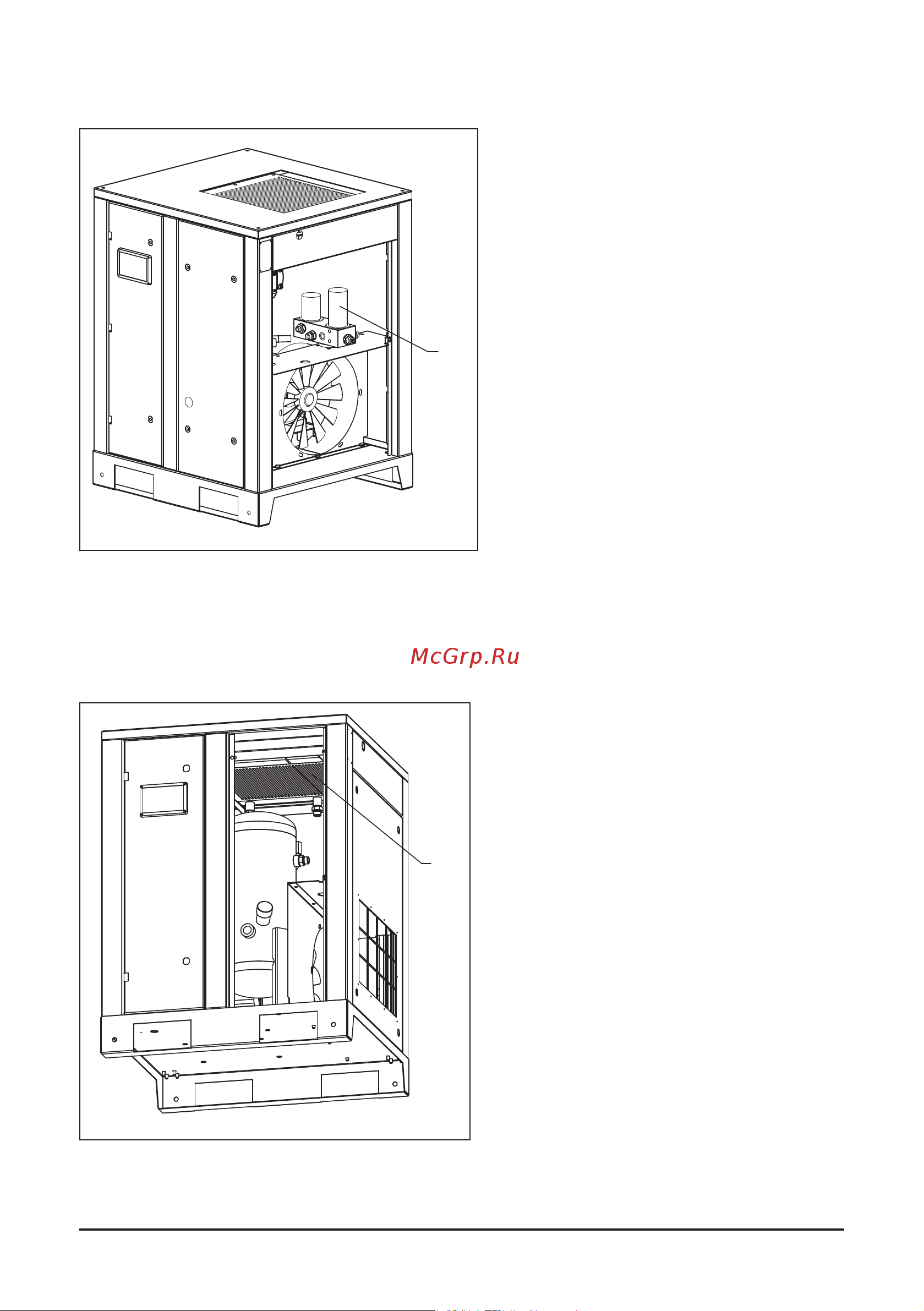

Bild. 5.8 Wärmeaustauscher reinigen

Bild. 5.7 Austausch des Luft/Öl- Sepparators

5.7 Austausch des Luft/Öl- Sepparators

Öffnen Sie das rechte Seitenpanel.

Entfernen Sie den Separator (1) mithil-

fe eines Öllterschraubenschlüssels.

Jetzt kann das Gewinde des neuen Fil-

ters geölt und per Hand eingeschraubt

werden.

5.8 Wärmeaustauscher reinigen

Öffnen Sie das Frontpanel um den

Wärmeaustauscher (1) zu erreichen.

Reinigen Sie den Wärmeaustauscher

regelmäßig um die Kühlfuktion opti-

mal zu halten. Entfernen Sie Staub und

Schmutz mit einer weichen Bürste, dann

blasen Sie den Wärmeaustauscher von

unten nach oben mit Druckluft ab. Die

Düse sollte im 90° Winkel zu der Kom-

pressorebene gehalten werden.
