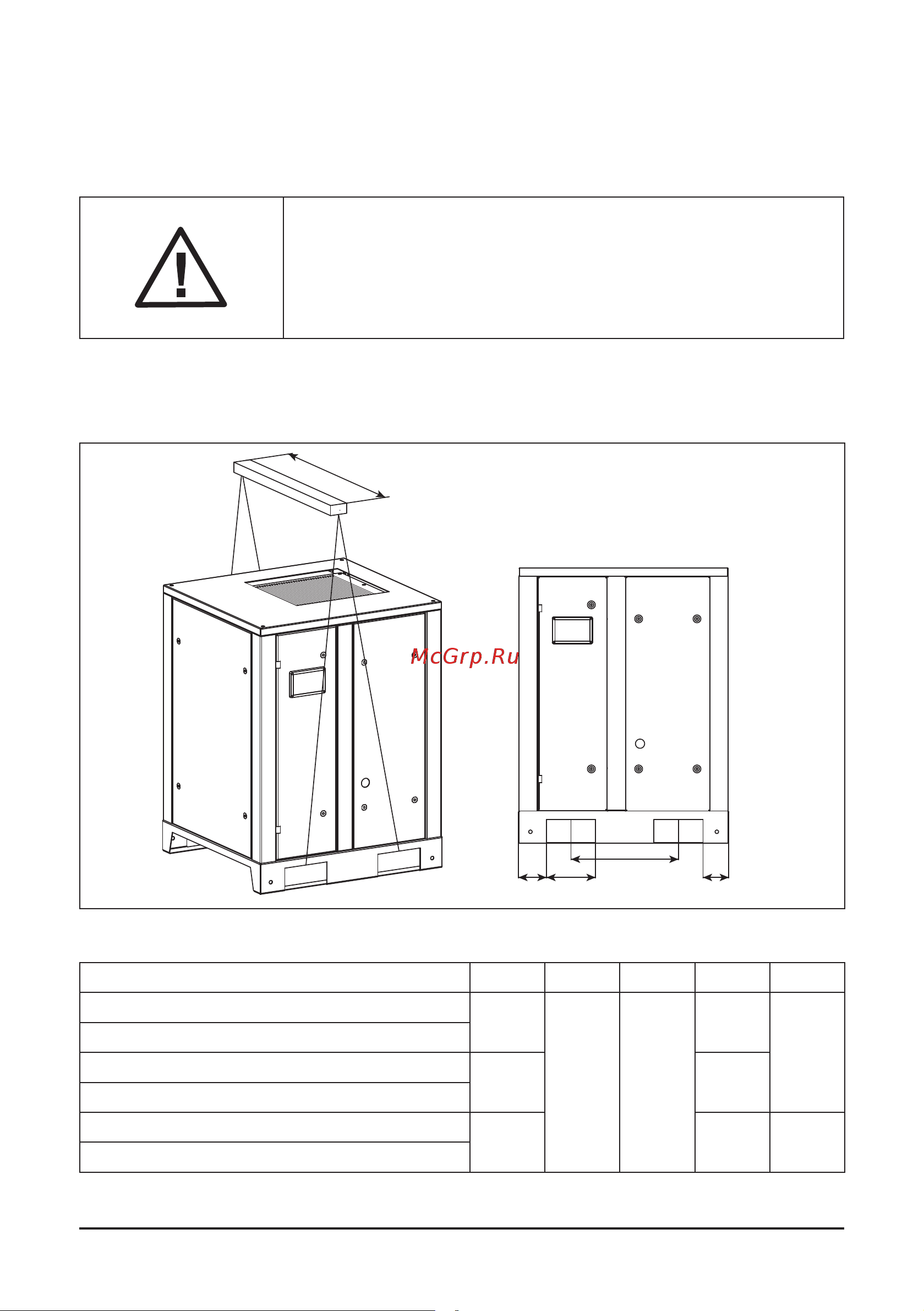

57COMPRAG Schraubenkompressoren A/F-Serie
3. Inbetriebnahme
3.1 Transport
Alle Transportvorgänge sollten mit einem Gabelstapler, dessen Traglast
für das Gewicht Ihres Kompressors ausgelegt ist durchgeführt werden.
Hebevorgänge können auch mit Kran, Seilwinden oder anderen He-
bezeugen, mit verwendung von Transporttraversen der richtigen länge
ausgeführt warden.
Beachten Sie die örtlichen Sicherheitsvorschrifen.
Für den Transport mit dem Gabelstapler, nutzen Sie die Transportlanglöcher im Gestell.
Der Kompressor hat Transportlanglöcher mit einer Breite von C – Bild 5.
Bewegen Sie den Kompressor vorsichtig.
G
A
C
B
D
Bild 3.1.1 Heben und Transportieren A/F..
Modell A, mm B, mm C, mm D, mm G, mm
F05..
100
383 185
92
900
A07../F07..
A11../F11..
130 202
A15../F15..
A18../F18..
135 302 1000
A22../F22..
