53COMPRAG Schraubenkompressoren A/F-Serie
2.2 Allgemeine Beschreibung
Die Schraubenkompressoren der A/F-Serie sind für die kontinuierliche und efziente Drucklufter-
zeugung konzipiert. Die A/F-Serie sind ölgefüllte Schraubenkompressoren mit Riemenantrieb und
elektronischer Steuerung. Die stabile Konstruktion ist umschlossen von einem Geräusch isolieren-
den Gehäuse, ausgestattet mit dem Kontrollpanel t-Log (LCD Display), Start/Stop-Schalter und ei-
nem Not-Aus-Taster. Für die Systemüberwachung werden Temperatur und Druckrelais eingesetzt.
2.3 Ablaufdiagramm und Hauptkomponenten
М
Р
Т
16
14
15
17
19
18
6
2
1
3
10
9
4
5
8
7
11
12
13
20

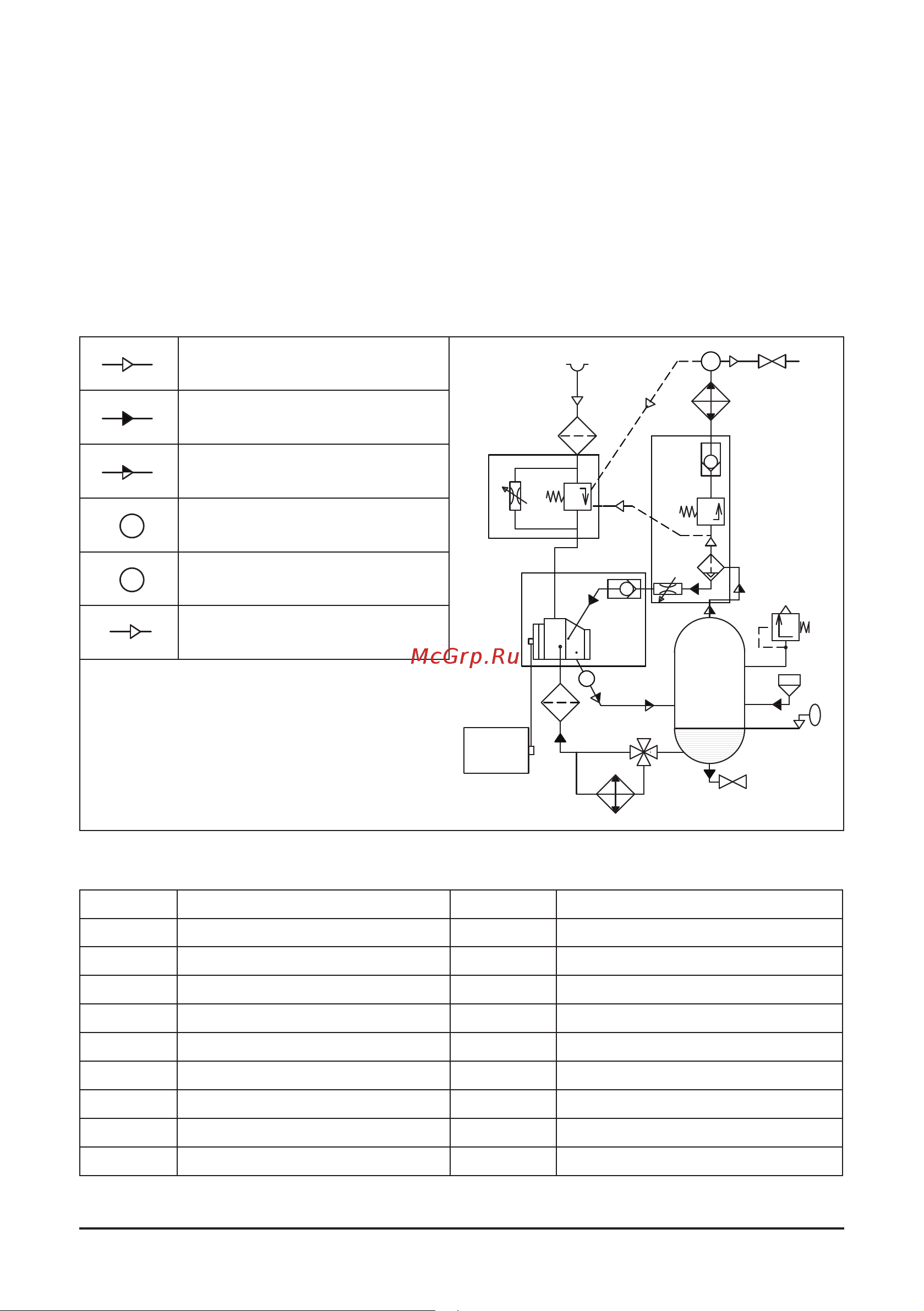

Bild 2.3.1 Ablaufdiagramm A/F..
Т
Р
Luftuß
Т
Р
Öluß
Т
Р
Luft/Öl Gemisch
Т
Р
Temperaturfühler
Т
Р
Drucksensor
Т
Р
Pneumatische Steuerleitung
Hauptkomponenten
1 Elektromotor 11 Mindestdruckventil
2 Riementrieb 12 Rückschlagventil
3 Schraubenblock 13 Wärmeaustauscher Luftabschnitt
4 Luftlter 14 Wärmeaustauscher Ölabschnitt
5 Einlassventil 15 Thermostatisches Ventil
6 Luft-/Ölabscheidetank 16 Öllter
7 Sicherheitsventil 17 Ablassventil
8 Luft-/Ölabscheider 18 Öllter Stopfen
9 Drosselventil 19 Sichtglas
10 Rückschlagventil 20 Ablassventil
