22
Компоненты материнской платы

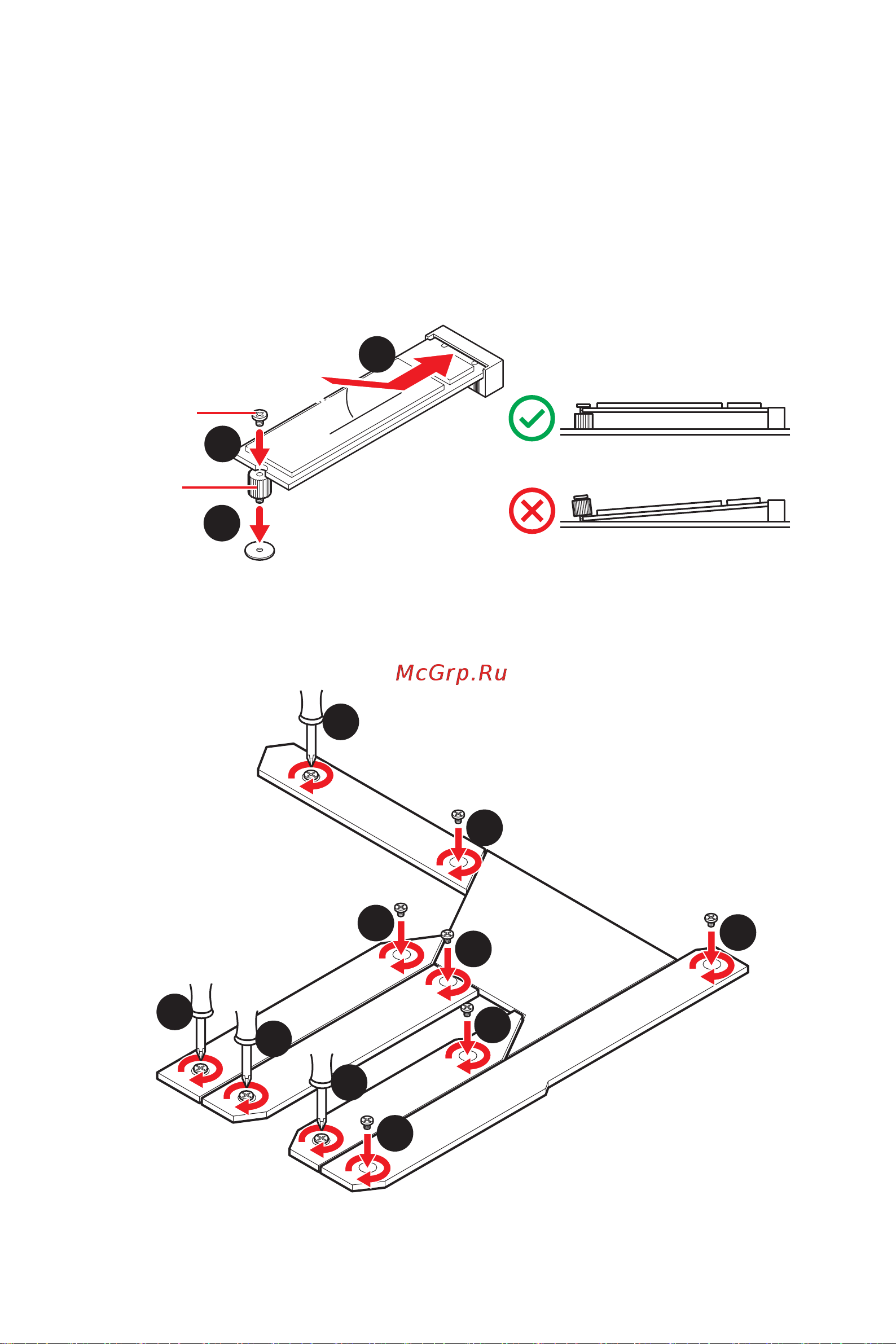

3. При необходимости установите поставляемые стойки M.2 в соответствии с
длиной M.2 SSD.
4. Вставьте M.2 SSD в разъем М.2 под углом 30 градусов.
5. Закрепите M.2 SSD с помощью прилагаемого винта 8.5H для M.2.
⚠
Внимание!
Пропустите шаг 3 и шаг 5, чтобы установить 22110 M.2 в разъемы M2_2, M2_3,
M2_5 и M2_6 или установить 2280 M.2 в разъемы M2_1 и M2_4.
6. Установите на место радиатор M.2 SHIELD FROZR и закрепите его.
30º30º
5
4
3
Винт 8.5H
Стойка
6
6
6
6
6
6
6
6
6
6
